液晶电视电源板故障如何检修?液晶电视电源板检修指南

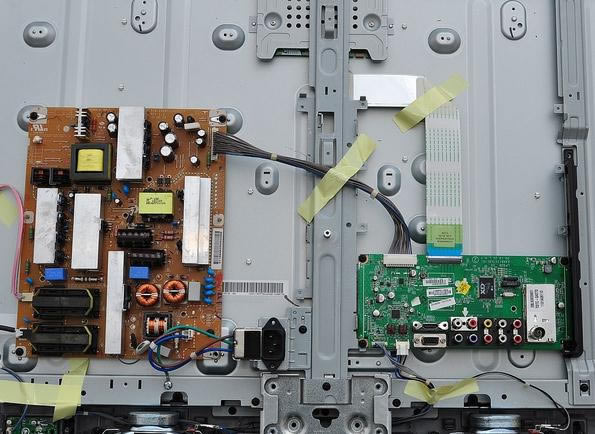

　　电源板

　　液晶电视电源板坏了怎么办?液晶电视的电源板一般做的比较严密，重要元器件周围都有保护电路，如果我们在板上根本看不出哪里有烧坏的痕迹或烧焦味，或者能够找到烧坏的像电容、电阻、mos管、保险烧坏的痕迹，极有可能只是供电电路遭到破坏，如果变压器有烧焦的现象，则为变压器损坏，这时修理就要贵一些，那么小编下面就来介绍维修液晶电视电源板的10个步骤 ，让你轻松解决液晶电视电源板坏问题。

　　1、什么是pfc电路呢? pfc电路说白了就是把桥堆整流后的+300v电压升高到+375v----+400v。这也是液晶电视的电源与crt电视的电源不同之处的第一点，不同之处的第二点就是次级电压比crt的低，其它的地方与普通的开关电源原理相同，都一样。测得大滤波电容330u/450v两端电压为+375v---+400v，则表明功率因数校正电路工作正常;如果测得电容两端电压为+300v，说明pfc电路未工作，主查pfc振荡集成电路。

　　2、检修液晶电源时，首先确认保险管状态，保险管完好，通常pfc校正电路中的开关管等没有失效。再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。如果保险管损坏，第一个要检查pfc校正电路开关管，第二个要检查副电源ic 。

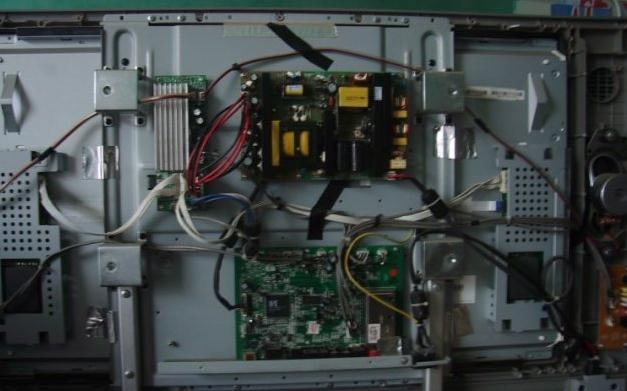

　　电源板维修

　　3、40英寸以下的一般输出+5v、+12v、+24v三组电压;40英寸以上的一般输出+5v、+12v、+18v、+24 v四组电压。其中+5 v为待机电压，+12v供数字板，+18v供伴音，+24 v供背光板。在实践维修中，只要各组电压一样、功率一样的电源板都可以代换。

　　4、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管c、e短接(或将一只1.5k左右的电阻与副电源的+5v输出端相连)，整机就处于开机状态，各路电压均有输出。在部分液晶彩电的开关电源中，只有+12v或+24v输出端带有一定功率的负载，主开关电源才进行正常的工作状态。所以在+24 v输出端上你可以接一只电动自行车的36 v灯泡作假负载(或在+12v输出端接一只摩托车灯泡
