美的电磁炉mc-sh2115间断加热故障问题判断维修

美的mc-sh2115电磁炉

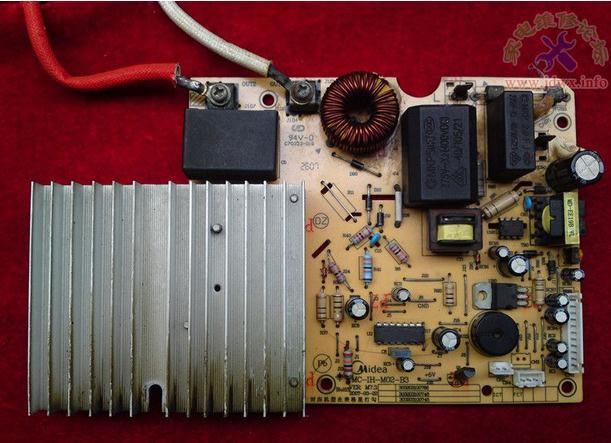

一台美的mc-sh2115电磁炉,主板mc-ih-m02-b3,开机电磁炉出现间断加热故障,电流在0至4a左右跳动,按“由易到难”的维修原则,将电路板清洗加热烘干,带热试机,故障现象立马消失,但等它完全冷却再试,故障依旧。代换控制板进行测试,一切如故。测量同步取样电阻,未发现异常,测量lm339的7、6、1脚对地电压分别为4.08v
、3.83v、4.87v正常。怀疑是同步电路受干扰所致,将同步取样电阻r11与跳线j24互换,r13与跳线j21互换,问题还是没有解决。再查电流检测电路还是一无所获。

电磁炉出现间断加热故障

电磁炉出现间断加热故障

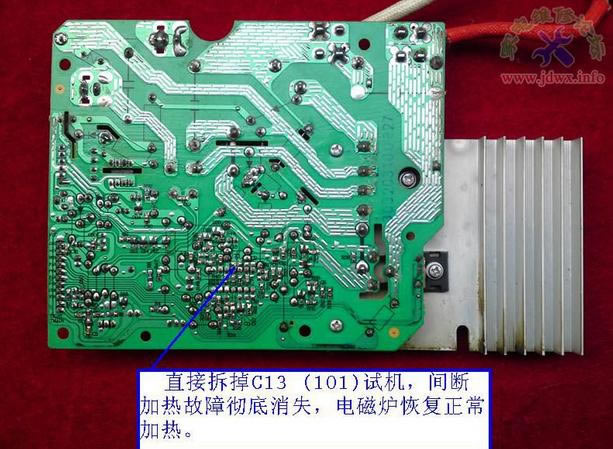

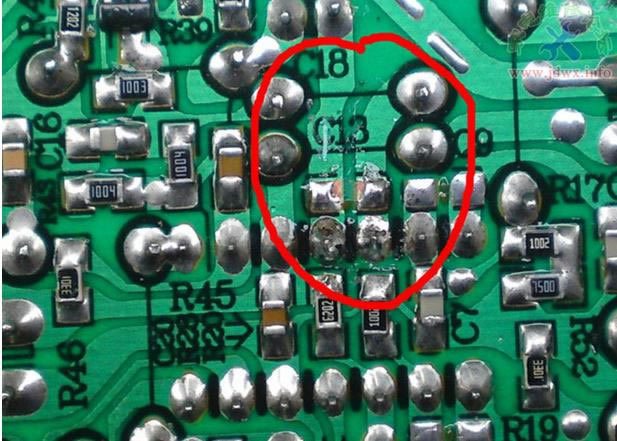

我最后把希望放在浪涌保护电路上。测量lm339的5、4、2脚对地电压分别为4.5v、4.87v、0.24v正常。但还是怀疑浪涌保护电路中c13漏电,直接拆掉c13试机,间断加热故障彻底消失,电磁炉恢复正常加热。值得注意的是:浪涌保护电路中的c13
(101)如果确定异常,可将它直接去掉不用,c13漏电易出现“断续加热”故障,严重时则出现不定时自动关机,在故障中c13漏电测量339的4、5脚对地电压没有任何变化,这一点希望大家引起维修同行朋友的注意。)
