MS99机芯液晶电视静音电路分析
时间: 2021-11-10

    tcl王牌ms99机芯液晶电视静音电路分析
  此电路是开关机静音电路。开机时由于受到r711/c735的影响,q701是一个由导通到关断的过程。当b/e极电压达到相同的时候三极管q701关断。q702随q702c极的控制也出现导通到关断的过程(也就是q702b极由高到低)。导致q702的c极3.3v电压出现从被地拉低0v,到三级管关断后维持3.3v的过程。这个时间反映到mute脚就是一个电压延迟升高的过程。这个时间是r711和c735造成的。
  关机的时候由于c736放电给q702的e极,而b极电压从d701释放,导致b极比e极放电快,q703在瞬间导通出现的控制信号。

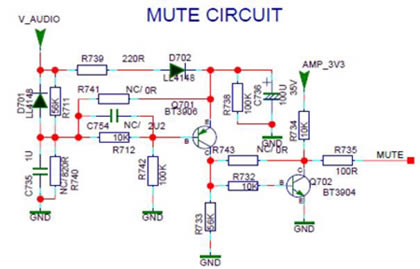

tcl王牌ms99机芯液晶彩电静音电路
