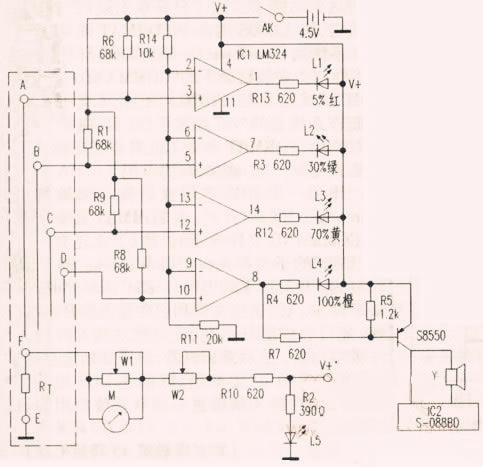

wtc-ai太阳能热水器是一款比较受欢迎的热水器， 该太阳能热水器的控制、显示电路采用三节5号电池供电。电路由水位检测及报警电路、水温检测电路组成。
    【电路分析】
     1、水位检测及报警电路
    水位检测一体化探头置于室外容器中，当接通开关ak时若水箱中无水，所有的水位指示灯均不亮(即l1～l4发光二极管均熄灭)，此时测ic1②、⑥、⑨、13脚为3．1v；③、⑤、⑩、12脚为4．5v，测第①、⑦、⑧、14脚输出为高电位4．5v。当水位上升至a点时，③脚和公共点e(电池负极)通过水阻相连。③脚电位被拉低，则①脚翻转为低电位，l1(红灯)亮，指示水位已上升至整个水箱的5％；继续加水，当水位依次升至b、c、d点时，l2(绿灯)、l3(黄灯)、l4(橙灯)依次点亮。此时，由于ic⑧脚输出低电位l4亮的同时，经r7拉低s8550、b极电位，s8550导通，触发音乐ic2(s一088bd)驱动高响度蜂鸣器y发声提示：“水已满，快关水阀”。
    2、水温检测电路
    当ak接通后，表m有电流流过，指示水温。rt为负温度系数热敏电阻，水温升高，其阻值变小，流过m指示大。l5为表头指示背景灯，接通电源即亮，w1、w2为表头调校电位器。


    【常见故障及检修】
    1、水箱水已加满并溢出，但l1-l4均不亮，即水位指示功能失灵。
    检查v+4．5v电压正常，把③脚和电池负极相碰，模拟试验其水位已达a点，l1仍不亮，检查l1正常，r13正常，但是ic①脚电位始终为高电位。查另外几路l2～l4，也一样，测量ic1④、11脚内阻均比正常的高，说明ic不良，用一只正品lm324更换后试机即正常。
    2、水温表指示值总是在10℃左右(温度指示功能失灵)。
    表针有指示，表明温度检测和指示回路未失灵，可能为w1和w2失调。用带测量温度功能的数字万用表测室外来的
