【故障现象】
一台美的ef197电磁灶，现象为按下电源键开机所有显示正常但不能加热，且即使不放置锅时也不能够发出检测无锅的报警声。
【故障检修】
先打开机壳观察机内并没有明显的短路、断路或烧糊等迹象。测量电磁灶线盘处的300v、控制电路供电5v和 18v都正常。为便于检修找来一台好的该型电磁灶进行对比检修。

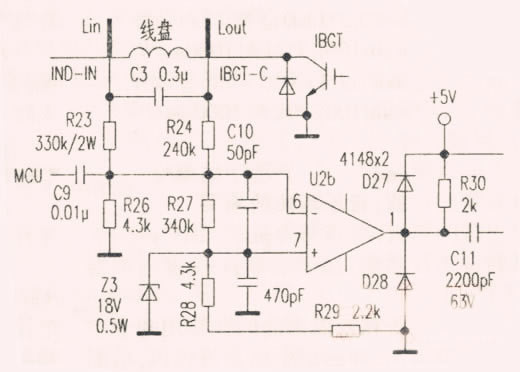

对比发现在待机时故障机u2(lm339)的①脚电压为0．25v，而正常机的此脚电压实测为4．8v。其他的电压都相差不多。更换一块u2后故障依旧。该机的同步振荡部分线路如图所示，以u2b、u2c为核心的这部分线路，产生十几千赫兹的方波去推动igbt功率管工作。电磁灶线盘圈左侧电压经r23、r26分压后加到u2b的反相输入端⑥脚。以直流电压为300v来计算该脚电位应该为3．86v，而igbt管在不导通时其c极电位也应为300v，此电压经过r24、r27和r28、r29分压后也将会有4．0v的电位加到u2b的同相输入端⑦脚。根据电压比较器lm339特性。同相输入端的电位高于反相输入端时，其①脚电位应为高电位。依此分析判断故障应该是这些分压电阻阻值变化或电磁线盘开路故障。实测⑦脚电位为3．81v，拆下检查r24、r27这两个电阻其中前者阻值为240k，另一个已经变为261k，更换后故障排除。
|
|
|
|
