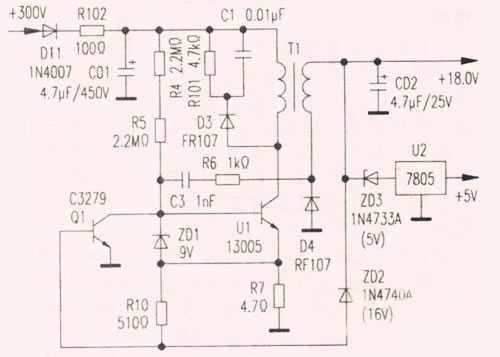

在附图中,c3和r6组成串联rc常数定时电路,它与u1(13005)、t1、d4、q1以及r4、r5等组成自激式并联开关稳压电源电路。其工作原理简要如下:
1、自激振荡
在附图中,u1、t1的初级绕组、r4、r5及c3、r6等组成自激式振荡电路。当接通市网电压(ac220v)及全桥整流电路后形成+300v电压通过d11、r102、t1的初级绕组加到u1(13005)的集电极,同时,+300v电压又经r4、r5启动电阻加到u1(13005)的基极,从而使u1(13005)开始导通,t1初级绕组有电流通过,并形成上正下负的感应电动势,在t1变压器的互感作用下,次绕组也有感应电动势产生,其极性为上负下正,该电势通过r6、c3正反馈到u1(13005)的基极,使u1迅速饱和导通。当u1饱和导通后,其集电极电流不再增长,t1初级电势极性转变并通过c3、r6反馈至u1的基极,使u1集电极电流减小,t1绕组中的感直电势减小,使u1迅速截止。上述过程周而复始,从而形成自激振荡。
在自激振荡过程中,u1(13005)的导通时间由c3的充电时间决定,而u1(13005)的截止时间由c3的放电时间决定,c3的充放电时间则由r6和c3组成的时间常数决定,因此,c3或r6有一个参数改变,其时间常数就会改变,进而使u1的导通时间和截止时间改变(即开关脉冲占空比改变),d4(rf107)整流输出电压改变。
在自激振荡开始时(u1刚导通时),由于次级绕组的感应电势的极性是上端负下端正,故d4(rf104)整流二极管截止,+18v无输出,但在u1截止时,感应电势的极性转为上正下负,故d4(rf107)导通,其导通电流一方面向vd2(470uf/25v)电解电容器充电,又一方面向负载供电。因此,u1与t1等组成的开关稳压电源为反激励供电方式,即在u1截止时t1初级绕组中储存的磁场能量通过次级绕组的负载泄放,即由d4(rf107)整流供电,而在u1导通时储存在cd2(470uf/25v)中的电场能最通过负载泄放,即由cd2(470uf/25v)放电供电,此时d4处于截止状态。

2、稳压输出
稳压输出主要由zd2和zd3等完成,其中zd2和zd3起稳
