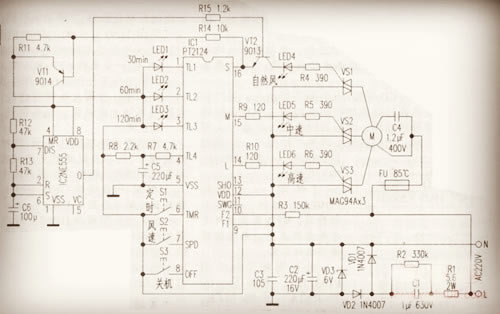

海尔ftd30-2型程控电风扇具有高速、中速、自然风3种风型，以及30、60、120分钟3种定时控制功能。按实物测绘的该电风扇电路原理如图所示。
    ic1采用单片集成电路(pt2124)作为调整定时程序控制器，ic2采用时基集成电路(ne555)作为自然风控制器。
    该电风扇的可控硅调速触发同步信号直接取自交流市电，经r3接到ic1的⑩脚。220v交流电源经r1、r2、c1、vd1、vd2、vd3、c2和c3构成降压稳压滤波电路，产生6v稳定的直流电压给整机电路供电。
    s1为定时开关，按压s1，可顺序选择30分钟-60分钟-120分钟-停止循环定时。同时ic1的①、②、③脚分别输出低电平，使时间指示灯led1、led2、led3顺序点亮。由ic1④脚所接r7、r8、c5构成复位电路。s2为风速开关，每按一次s2，风扇按中速一高速一自然风一中速循环送风。
    当选择中速风型时，ic1 15脚为低电平，vs2导通，风扇电机m与超温保险器fu构成电源回路以中速送风，led5点亮作中速指示。同理选择高速风型时，ic1 14脚为低电平，vs3导通，m以高速送风，led6点亮作高速指示。
    当选择自然风风型时，ic1 156脚为低电平，vt2截止，vt1导通，6v直流电压加至由ic2及其外围元件构成的方波振荡器，其⑧脚的电压对c6充电／放电，其充电／放电时间由ic2②、⑥脚所接c6、r12、r13所确定，由③脚输出控制电平。c6开始充电时③脚输出高电平，vt2、vs1导通，m低速运转送风，led4点亮作自然风指示。c6充电实测约7秒，当c6两端电压达到2／3vcc时③脚输出低电平，vt2、vs1截止，m停转，c6开始放电实测约3．5秒，当c6两端电压低于1／3vcc时，c6恢复充电，③脚又输出高电平。
    重复上述过程，m则周期性送出自然风，led4跟随亮／灭，作出自然风指示。
    s3为关机开关，按压s3，ic1⑧脚输出高电平，使m停止转动。
