【故障现象】
    佳意ysx-b202型冷热饮水机，在闭合制冷开关s1，制冷状态指示灯led1绿灯亮，风扇电机m运转，但不制冷。
    【分析检修】

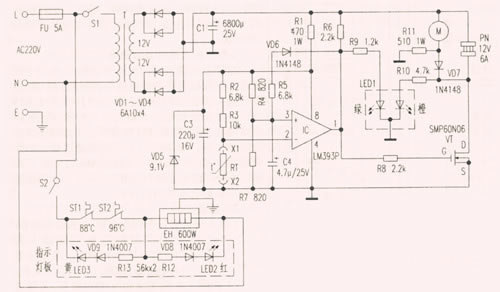

    该机制冷电路见附图上半部分所示。由直流电源电路、温度检测／开关电路、制冷状态指示电路和半导体制冷片等组成。接通电源，闭合s2，220v市电经fu、s1加至电源变压器t初级，次级输出两组对称低压，经两对vd1～vd4整流、c1摅波由t的次级中心抽头输出略高于12v直流电压作为半导体制冷片pn和风扇电机mt作电源。同时该卣流电压经r1、c3、vd5，产生9．1v稳定电压给双电压比较器ic(lm393p，只用一个比较器)及温度检测电路供电。温度检测／开关电路由ic及其外围元件与场效直管vt(smp60n06)组成，其中rt为负温度系数热敏电阻，贴在冷罐外壁用于检测水温；由rt与r2、r3分压后为ic反相输入端②脚提供信号电压；由r7、r4分压后为ic同相输入端③脚提供基准参考电压。开机后，初始制冷水温高于15℃，热敏电阻rt的阻值较小与r2、r3分压后的②脚电压低于r4、r7分压后的③脚电压，输出端①脚输出高电平分为两支路。一路经r8使vt导通，12v直流电压加于pn、m开始制冷；另一路经r9使led1的绿灯点亮，指示饮水机处于制冷状态。随着冷罐的水温不断下降至7℃时，rt阻值随之变大，ic②脚电压跟随上升，当高于③脚电压时，①脚输出低电平，vt截止，pn失电停止制冷，m经r11降压约8v变为慢转，继续为半导体制冷片散热。同时led1绿灯熄灭，橙灯点亮，指示制冷电路处于保冷状态，使冷罐的水温维持在15～7℃之间。
    经上述原理分析故障，led1绿灯亮，m运转，说明制冷电路工作基本正常，不制冷多数是pn有故障。打开饮水机背板，观察m运转，用手摸冷罐铝散热器不热(正常制冷有一定热量)，测量pn两端12v电压正常，说明制冷电路供电正常，初步判断pn损坏。断电后焊开pn红、黑引线，测量pn两端电阻无穷大，正常电阻约2．5欧，由此确认pn开路引起所述故障。用新的半导体制冷片(型号tec1-12706、dc12v、6a)更换后，通电试机，饮水机恢复制冷，故障排除。提醒注意，半导体制冷片有冷／热面之分，千万不要贴反，否则变成制热，冷水龙头出热水。
