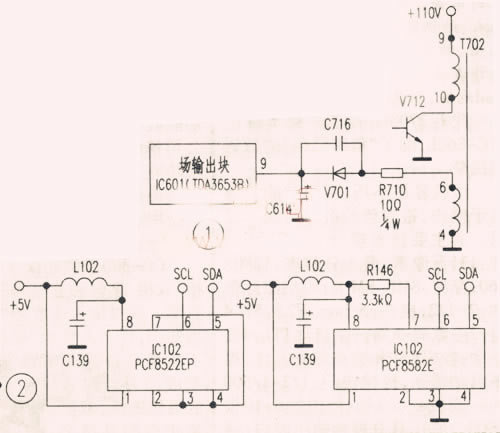

【例一】 故障现象:部分台或所有台节目不能存储的原因及检修 故障检修:此故障的原因是存储器pcf8522ep损坏所致。该机心的pcf8522ep易损坏,有时更换后不久又损坏,说明pcf8522ep的可靠性差。查资料可知,存储器pcf8582e可代pcf8522ep,而pcf8582e在f91机心上使用多年极少损坏,于是用pcf8582e代换pcf8522ep。如图2所示,这两种存储器的⑦脚接法不同,pcf8522ep⑦脚接地,而pcf8582e⑦脚通过3.3k电阻接+5v。在p6机心上只要将r146位号上的接地跨接线拆除,用3.3k电阻取代,即可彻底解决这一常见故障。另外,在使用pcf8522ep、at24c02、ht24c02、ht24cl02、iss24l02这一系列存储器的其他品牌机中,也时常发生不记忆、不存储的敌障,亦可用上述方法得到解决。 【例二】 故障现象:有伴音无光栅故障的常见原因及检修 故障检修:此故障的原因为场输出块的限流保险电阻r710(10欧 1/4w)烧黑、开路所致(见图1)。后期r710更改为2.2欧 1/4w,但却出现场输出块tda3653b损坏现象。经测试,当r710参数为2.2欧 1/4w时,tda3653b⑨脚电压为26.5~27v,显然此电压已超过了tda3653b的最高供电电压值(正常供电电压不超过26v),必然造成tda3653b过热而击穿。其他机心场输出块供电限流电阻通常都选用10欧 1/4w而无异常,为何该机心会出现r710烧黑、开路现象呢?分析认为行输出变压器t702⑥脚vp-p设计值可能偏高,经实测确实与其他机心有差异。经试验,用两只10欧 1/4w保险电阻并联代换r710,测tda3653b⑨脚电压为25.8v,而r710手感不发烫,该机再未出现此故障。

|
