创维彩电校正电路故障导致三无
时间: 2022-04-08

    【故障现象】

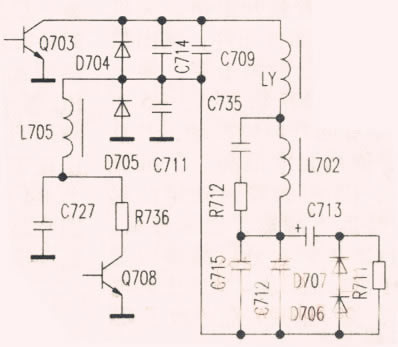

    一台创维29t61ht彩电呈三无状,经查校正电路中的c713(1uf/250v)已爆裂,二极管d707和d706击穿,c712已无容量,校正管q70b(dd2603)击穿(见附图)。
    【故障检修】
    将上述损坏件换新,其中新换的c713选择1uf/450v,试机屏幕仅出现5cmx5cm的光栅。约10秒钟后c713又冒烟,接着保护关机。此时查除c713损坏外,q708又击穿,其他元件无异常。分析新换电容的c713耐压值为450v,是原来的近二倍,再次损坏,可能是过压损坏的,难道是行偏转线圈有问题?将其拆开查并无异常,且阻值为0.5欧也是正常的,怀疑代换的校正管d1266a质量不好。试用d1499(3a/1600v)代之,开机屏幕还是出现5cmx5cm的光栅,很快c713再次冒烟,但这次q708未损坏。分析行扫描电路工作原理:q703、d704、c714、c709、ly组成行谐振回路,流过行偏转线圈的是锯齿波电流,使显像管电子束作水平扫描。l702为行线性补偿电感,c712为s校正补偿电容,q708、l705、d707、d706、c713等组成枕校电路,行、场抛物波经q708放大控制,再经d707、d706整形,抛物波经c713去校正流过偏转线圈的锯齿波,从而改善显像管的延伸性失真。现仅损坏c713,说明c713工作时电压过高。围绕这个思路,查c713的负端接有d707、d706和电阻r711,r711在此有限流分压的作用。测其阻值为15k,与自身色环标示不符,r711由于长时间的发热,第三道色环已模糊不清(第一道为棕色,第二道为黑色),像金色又像黄色。如果是金色r711的阻值应为1欧,如果是黄色,则其阻值应为100k。根据检修经验,电阻的阻值通常会变大而不易变小,由此分析r711可能是由1欧变为15k,用1欧电阻换上试机,屏幕显示内容不变,且c713再次损坏。维修陷入困境。
    冷静分析,r711有可能是100k,再用100k阻值代换试机,正常的蓝屏出现,显示出创维的厂标,且能正常工作。由此看来r711的阻值是由100k变为15k引起此故障,而并非由1欧变为15k。由于r7114的阻值变小,使得c713的负端电压高于正极电压,致使c713反向击穿而屡烧。
    附图
