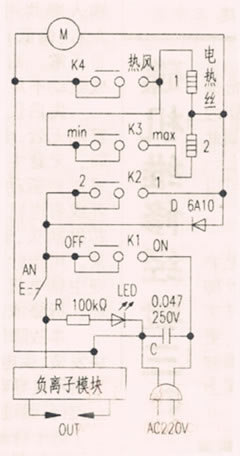

康夫kf-tfl电吹风机是一种功率较大的吹风器具，工作分为1200w和2100w两挡，机内采用交／直流串激式电机作为风动力，所以风力大、热量足，并且该机还有负氧离子发生器，能使吹出的风产生清新感。为便了使用维护，现据实物测绘其工作电路如附图所示，供合理使用及检修参考。
   【电路简析】
    此型吹风机所具有的多种功能分别由图中的k1～k4开关来控制。k1是电源总控开关，将k1置于on挡位，接通总电源。k2是电路总功率(电机风量和加热器电热量)调节开关，当k2为闭合(1挡)状态时，市电电源经k2全压供给负载端。若只需“冷风”，则开关k4可不闭合，电热丝不通，所以风机吹出的只是一般冷态风。当需要热风时将k4闭合，电热丝2通电发热后加热风筒内风流，即会送出弱热风。因机内电热丝设计为两组，所以热风可再由k3开关调控，而完成“大、小”热量调节；当将k3闭合(接通max挡)时。两组电热丝共同发热吹出强热风。
    实际使用中若要求风、热量再弱一些，可再将总功率调节开关k3断开(转置“2”挡)，将二极管d串接入回路，电源通过d半波整流，电机、电热丝部分就只得到220×0．45=99v的脉动直流工作电压，负载功率工作状态对应会降低至全功率的一半以下。
    此机的负氧离子功能，是由机壳上一只轻触按钮开关an控制。按an时机内一只小型负离子发生器电路模块得电工作，再通过模块上输出的两根高压导线输全机壳内设置的电极上进行放电，产生电离空气随风吹出。此时，蓝色led发光。


    【维修实例】
    例1：工作噪音增大。
    由于此噪音属于机械噪音，所以检修重点放在电机上。观察发现在电机转动时，电刷与整流子接触处的电火花较大，关机后看到转子的整流子电极间隙中充斥有很多的石墨粉末(是石墨电刷磨损后沉积形成)造成局部短路，引起电机的工作电流波动并引起转速不稳，并发出异常噪音。对此，先持针锥把整流子间隙内沉积物剔除，随后，用注射器注酒精喷洗干净。经清洁处理后再试机，电机恢复正常，异常噪音亦消失。
    例2：工作时风和热量不稳，忽高忽低。
    此现象只出现在k
