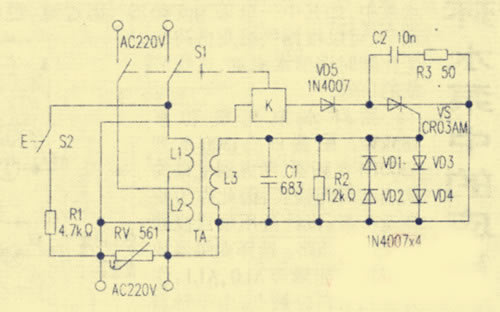

根据实物绘制电路原理如图所示，闭合双位联动开关s1，零序电流互感器ta的初级绕组l1、l2绕向及匝数相同，分别穿过同_铁芯。在正常情况下，l1、l2的电流大小相等方向相反，所产生的磁场相互抵消，次级绕组l3磁通为零，无感应电压输出，单向晶闸管vs截止，电磁脱扣器k无电流流过，双位联动开关s1处于闭合状态，漏电断路器正常向负载供电，当负载出现漏电时，l1、l2电流不再相等，l3产生感应电压，该电压触发vs导通，vd5半波整流使k产生磁场吸动衔铁，带动传动机构使s1断开负载电源，起到漏电保护作用。


   电路中，由试验按钮s2、限流电阻r1组成试验电路，按下s2，模拟l1、l2电流不等，s1立即断开，用此检验漏电断路器工作正常与否。由vd1—vd4组成双向限幅电路，使l3输出电压限制在1.4v内，保护单向晶闸管vs的触发端不被瞬间高压冲击损坏。由c1、c2并联在l3两端组成整机抗干扰电路，提高整机抗干扰性能，防止产生误动作。由c2、r3组成抗干扰电路，并在一定程度上保护vs。由rv并联在电源输出端组成过压保护电路，当电网供电电压因某种原因出现过电压时，用电设备不被过电压所损坏。
    二、常见故障维修
    【例1】按试验按钮，不跳闸。
    分析检修：该故障通常是试验电路有故障。多见于s2触点氧化或被尘埃覆盖不接触所致。该开关静触点是利用r1引线在支架板绕1匝而成，接触面积较小且易氧化，用细砂纸打磨氧化物，故障即排除。
    【例2】负载无漏电，自行跳闸。
    分析检修：引起该故障是触发电路有故障，首先检查c2、r3是否漏电或变值，若正常，大多数是vs性能变差所致，换用新管(cr03am或bt169d)，故障印排除。
    【例3】电磁脱扣器吸力弱．跳闸不畅。
    分析检修：该故障通常是k线圈局部击穿短路造成磁力不足所致。用万用表测k两端的电阻比正常电阻550欧小得多，则该线圈。局部短路，更换k即可。若购不到该线圈，可利用原线圈骨架，用φ0．10mm高强度漆包线密绕2700匝，缠绕2—3层不干胶带作外绝缘即可。
