电磁灶是大家比较喜欢用的一个电器，在实际的使用中，难免会出现一些故障。一般来说，电磁灶故障大多发生在交直流高压电路中，一旦产生故障又多会烧保险丝。电磁灶交直流高压电路原理结构大同小异，只是元器件数值略有差异。检修时由于加热线圈覆盖在交直流高压电路板的上面，带电检修多有不便。
    用电阻测试法能快速准确检修电磁灶交直流高压电路故障，既方便又安全。小编总结几例用mf-47万用表，分别置于rx1k和rx10挡检修故障过程，与读者交流。方法如下：

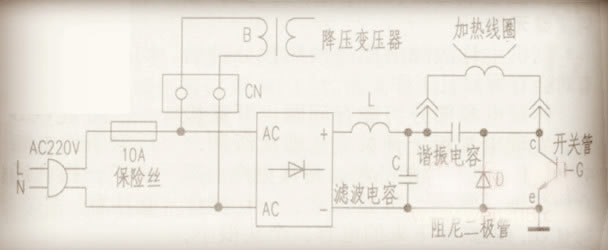

    一、测电源插头“l、n”两端的电阻(如附图各测试点)


    1．阻值在250-350ω时，为降压变压器“b”的初级阻值(机型不同阻值不同，下同)，说明保险丝、交直流高压基本电路正常；
    2．阻值为无穷大，说明保险丝(fuse)已烧毁，交直流高压电路有严重的短路故障。
    二、打开机箱，拔掉“b“初级cn插头，测试整流桥“ac”两端阻值(测试时调换表笔)
    1．阻值：“130k～∞”，说明整流桥及以前的交流电路正常；
    2．阻值为零，说明整流桥击穿短路；阻值为6k左右时，说明有一桥臂击穿短路。
    三、测试整流桥“+、-”两端的阻值
    1．万用表的黑表笔接“+”，红表笔接“-”阻值应无穷大。
    2．掉换万用表表笔，如果加热线圈连接在位时，阻值应为5k左右；加热线圈取下时，阻值为15k左右(此值为整流桥内两个整流二极管的串联电阻)，符合此值，证明直流高压电路正常。
    四、测试开关管(ibgt)“c、e”两极阻值(撤下加热线圈)
    万用表黑表笔接c极，红表笔接e极，阻值应无穷大；掉换表笔，阻值为6k左右，说明开关管和阻尼二极管正常；阻值为零，说明开关管或阻尼二极管击穿短路(对自带阻尼二极管的开关管，阻尼二极管
