彩电红外接收电路是遥控信号进入电视机的门户，其作用是将遥控器发射的红外载波信息进行接收、放大，并解调(去载波)出数字编码信号，再送入cpu译码和执行操作指令。
    接收电路常见故障主要有不能遥控操作和遥控功能紊乱(误动作)两种，前者是某些元件损坏后，使遥控信号得不到正常放大和解调处理而造成的；后者则是元件性能变差，使放大增益降低，接收谐振频率偏离发射载波步贡率，或外界电磁场干扰等引起的。两者的差异只是元件损坏程度轻重不同而已。
    本文以彩电中使用较多的红外接收解调芯片cx20106a为例，介绍红外接收电路故障的检修要点及元件替换注意事项，供检修时参考。由于遥控器和cpu工作失常时也能产生上述故障，所以在着手检修前，必须确认故障是接收电路不良引起的，否则，非但不能排除故障，还可能造成元件损坏或产生其他新的人为故障。判断方法简单：用本机遥控器遥控其他同型号彩电，若遥控正常，说明遥控器是好的；用电视机本机键操作时，电视机工作正常，说明cpu无问题。满足以上两个条件后，才能确定是遥控接收电路有故障。

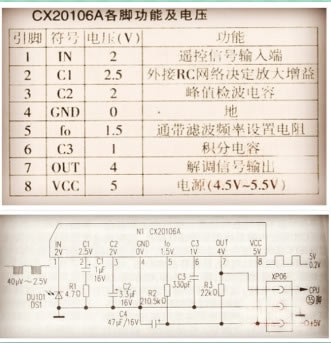

    附图为飞利浦ctv-320遥控系统的红外接收电路，cx20106a是日本索尼公司产品，采用8脚单列直插式封装，内含前置放大、自动偏置、限幅放大、通带滤波、峰值检波、积分比较及施密特脉冲整形输出等电路。其各脚功能及正常参考电压如附表。


    检修要点如下：
    1、外观检查
    查看相关元件有无烧焦、变形、变色、互碰、引脚脱焊，印刷线路铜箔有无锈蚀漏电或断裂开路，接插件xp／xs06引线过长或与信号线平行时，可能会引起传导性电源干扰。接收电路屏蔽盒接地线脱焊或接触不良，可能造成电场或磁场干扰，引起遥控误动作。
    2、电源检查
    cx20106a⑧、④脚间的工作电压范围为5±0．5v。若拔下插头xp06后，插座xp06侧的电压不正常，应检修5v供电电源，若xs06侧电压正常，插上xp06后⑧、④脚电压低于4v，一般是电源滤波电容c4漏电或cx20106a内部电路损坏(此时通电芯片会因过流而发热)。cx20106a不良，可用与其功能相同的集成电路ta8141s、
