【例1】
    故障检修：一台长虹2lk32彩电（cn－12机芯），出现光栅很慢，且图像发暗。

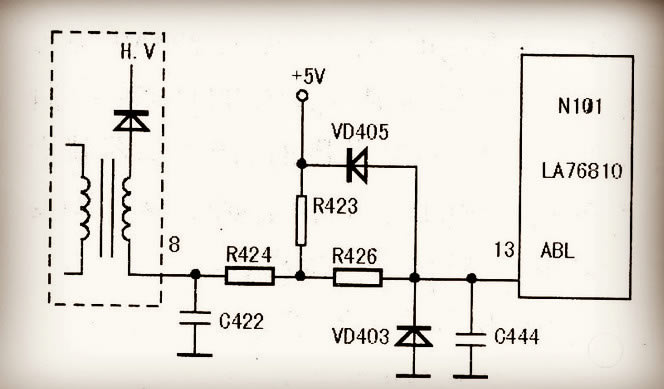

    分析检修：该机故障现象是开机模糊，图像昏暗，更换管座后，情况大有改善，但图像不够鲜明，对比度弱，而且时好时坏。该彩电的故障由来已久，用户在不能收看的情况下才送来修理。怀疑电路板有脱焊现象，补焊后故障依旧。故障时测得灯丝电压正常，但阴极电位偏高，怀疑abl电路有故障。如图所示，断开r426试机故障不变；脱开n101（13）脚后，图像正常。检查n101外围元仵，发现二极管vd403漏电，换新后故障排除。


    【例2】
    故障检修：一台长虹g2536彩电（cn－9机芯，小信号ic为tb1238），声音正常，图像暗。
    分析检修：检查灯丝和加速极电压正常，因而怀疑abl电路有故障。测abl端电压偏低，断开二极管vd204后，图像正常，（21）脚电压升高，证明故障在二极管vd204负极所接的电路中，经查电容c218漏电。换新后故障排除。
