【故障现象】
    苏泊尔g21s02-dl02-b1型电磁炉，通电开机放上锅进行加热时，电磁炉出现不停的检锅现象，故无法正常加热。
    【故障分析】
    根据用户介绍的情况来看，通电后电磁炉放上锅进行加热时，电磁炉出现不停的检锅，出现这种故障的部位通常都与整机的检锅保护电路有关。检修故障时，应检查检锅保护电路中的有关元器件或线路是否有短路、开路或接触不良现象存在。
    【检修方法】
    (1)  检修前地准备
    为了保证检修安全，先将电磁炉加热线圈的中心引线接在+300v电源端上，加热线圈盘地外围引线连接到igbt开关管的集电极上，使电磁炉处于待机状态。
    (2)  判断故障的大概部位

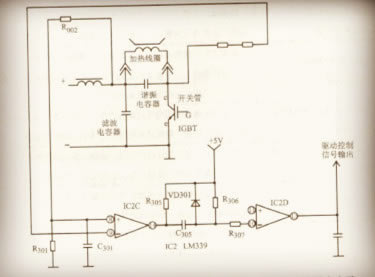

    ①在通电状态下，采用万用表直流10v电压挡，测量同步电压比较器电路中集成电路ic2c (lm339)的同步信号取样电压输入端⑨脚与地线之间的电压为3v左右，基本正常，相关电路如下图所示。


    ②采用同样的方法，测量ic2c(lm339)的信号输出端14脚上的ov电压基本正常。
    根据测得的电压来看，估计电路中有元器件存在开路现象。
    (3)  查找开路元器件
    拔下电磁炉的电源插头，采用万用表测电阻值的方法，对同步振荡电路中的有关元器件与连接电路进行检查，结果发现前置放大比较集成电路ic2d的反相信号输入端⑩脚外接的二极管vd301的正、反向电阻值均近于∞，显然已经开路。
    (4)  故障处理
    更换一只新的、同规格的1n4148型晶体二极管装上，确认无误后，通电开机，电磁炉的工作恢复了正常，故障排除。

本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
