创维hvd8610型dvd机开关电源主要由电源厚膜电路ice 2a0565(ic1)、开关变压器t1、光电耦合器817q(ic2)、精密可调基准三端稳压器tl431(ic3)等组成。ice 2a0565是一种新型电源厚膜电路,内含场效应开关管、振荡器、过流保护、过压保护、过热保护等电路。

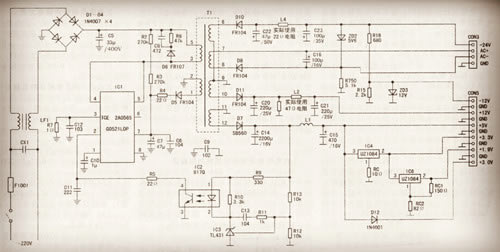

创维hvd8610型dvd机开关电源电路如附图所示。 其工作原理如下:
1、输入电路与整流电路
接通电源开关后,220v交流市电经保险管f1001送到由cx1、lf1组成的线路滤波器滤波,再进入由d1~d4组成的桥式整流堆进行整流,在c5两端得到约300v的直流电压。

2、电源启动与振荡电路
300v电压负端与ic1的⑧脚相连,正端一路经开关变压器t1的初级⑤-③绕组加到ic1的④、⑤脚,为它内部的场效应开关管供电,另一路经r2、r3对⑦脚外接电容c7充电。当c7两端建立的电压达到一定值后,ic1内的控制电路启动工作,由其产生开关管激励脉冲使ic1内的场效应开关管工作在开关状态。开关电源启动后,由t1①-②反馈绕组输出的脉冲电压经d5整流,再经限流电阻r4限流,由c7滤波产生的电压供给ic1的⑦脚,取代启动电路为ic1内部的控制部分供电。
3、稳压控制电路
稳压控制电路由电源厚膜电路ic1、光电耦合器ic2、精密可调基准三端稳压器ic3和误差取样电路构成。
ic1的②脚为稳压控制输入端。稳压环路的取样电压直接取自开关变压器次级输出的5v电压。当由于某种原因使开关电源输出的电压上升时,其5v电压同时上升,经r13、r12分压后的电压也随着上升,该电压作用于ic3的基准极(r)。由于ic3内部电路的作用,将引起其阴极(k)电压下降,导致流过ic2巾发光二极管的电流增大,ic2中光电三极管的c、e极内阻随之变小。该变化由ic1的②脚进行检测,经ic1内部稳压环路进行处理后,其内部的开关管导通时间缩短,开关变压器储能减少,输出电压降低,从而达到稳定输出电压的目的。若输出电压降低时,其稳压控制过程与上述过程相反。
