电视维修学堂 无色彩故障检修经验总结
时间: 2022-04-08

    【例1】
    故障现象:索尼kv-2585mt彩电出现无彩色故障。

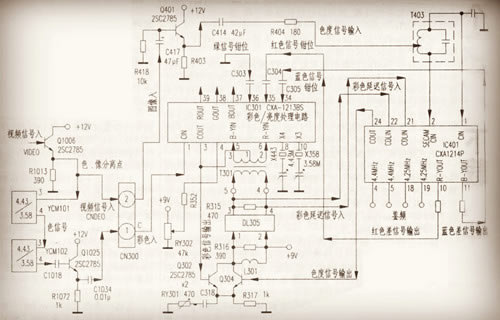

    故障检修:按照附图所示信号流程(如下),详查各相关脚外围元件均未发现异常,采用短接法看能否为维修提供某种思路,于是用0.1uf电容并接ic301①、②脚,结果无效。无意中,用电容短接⑤、⑥脚外的t301③、⑤脚时彩色出现(但彩色不正常),看来是t301不良所致。为究其原由,拆下t301检查,发现④、⑤脚阻值为无穷大,看来t301开路无疑。但无进口彩电配件,几经周折仍未购到同规格配件,维修陷入困境。在以往的维修过程中,笔者常采用先修元件再修机方法,曾修复过很多购不到元件的进口彩电,于是小心拆开t301,细观其中的绕线并不多,便小心拆其绕线,并记下圈数,当拆去十几圈后发现断线点。因绕线不多,于是拆去重绕,装机一试,彩色ok!
    图一

    【例2】
    故障现象:一台索尼kv-2185mt彩电,在收看过程中常出现彩色时有时无现象。
    故障检修:根据故障现象,初步判断这种随机性彩色时有时无的软故障原因是:(1)在彩色信号传输电路中,某元件脚有裂纹脱焊现象;(2)调整件或接插件因氧化、变质而性能变差,出现接触不良。根据以上分析,先检查接插件,当拔下cn300时发现部分脚有氧化现象,用细沙条轻磨并用酒精擦洗后恢复电路试机,彩色恢复正常。
    【例3】
    故障现象:一台索尼rm827彩电,初开机半小时内彩色基本正常,之后先是彩色不稳定并伴有彩色干扰,随后便出现彩色时有时无现象。
    故障检修:根据维修经验,多为某元件热稳定性变差,或某元件受热后漏电所致。开机收看,待故障出现时手摸ic301、ic401表面与彩色有关的q1025、q302、q304、9401温升无异常,用酒精棉球降温故障无明显变化。当对色延迟线dl301降温时,故障现象明显减轻,将其更换后故障排除。
