彩电的字符显示电路,由性能良好、功能齐全的屏幕字符显示专用的4位单片微处理器(cpu)内部屏显电路及外围元件组成。通常,彩电使用显像管进行字符显示,所以某些光栅异常也与字符显示电路不正常有关。

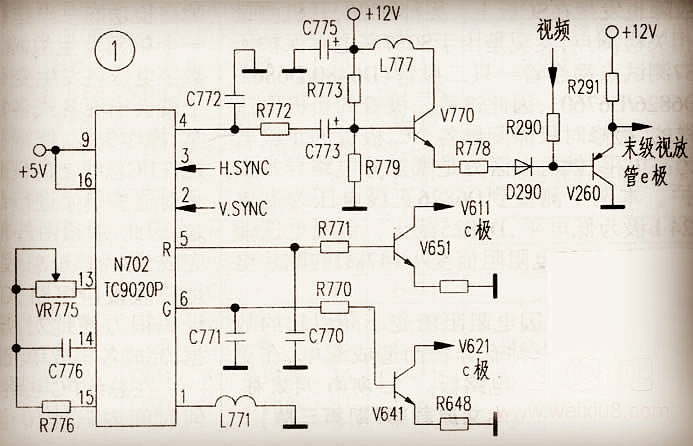

字符显示异常,多为字符呈全红或全绿、字符呈黑色等字符颜色异常;字符颜色随图像颜色不同而变化;以及字符位置不准,字符向左偏移或向右偏移等。光栅异常,有屏幕出现纯白色光栅,出现红色或绿色单基色光栅,还有出现黄色光栅。下而以东芝cts—130型彩电字符显示电路为例(如图1所示),分析上述故障的原因。

该机字符显示电路由tc9020p(n702)担任。根据显像管屏幕显示原理,字符显示正常需要满足三个条件:一是要有正常显示用的时钟振荡信号,该振荡信号由n702 13、14、15脚内部电路及外接元件vr775、r776、c776组成;二是n702②、③脚必须输入行、场同步信号;三是从n702④脚y端输出的字符亮度信号及⑤、⑥脚r、g端输出的与字符亮度信号内容完全相同的三种颜色字符色度信号,三者缺一不可。
当字符呈全红或全绿时,这是r或g字符显示信号之一丢失所致。以出现红色为例,从n702⑥脚输出的g字符色度信号经字符放大管v641放大后,由其c极输出至末级g视放管v621 c极(即显像管g阴极),在屏幕上图像被“消掉”的地方显示出功能字符。所以,这表明出现全红时,是g字符信号丢失,即n7026脚输出电路有元件开路所致。
字符呈黑色,表明电源供电和cpu输出的控制信号正常,n702④脚输出的字符亮度信号也正常,问题是图像上某些部分已被“消掉”所以字符才呈黑色。主要原因是n702性能不良,引起⑤、⑥脚同时无输出,或v641、v651两路同时开路。若r、g字符有一路正常,则字符颜色将不是黑色,而与正常的字符颜色相同。
字符颜色随图像颜色不同而变化这种故障与字符呈黑色恰好相反,表明r、g字符色度信号输出正常,而是字符亮度信号丢失,所以屏幕上字符位置上的图像未被“消掉”,使r、g颜色的字符与彩色图像颜色相混合,选成字符颜色随图像彩色不同而不断变化。其主要原因是n702④脚无输出,或c772短路漏电,r772、c773、v770、r778、d290开路失效,
