【故障现象】
    华生cr-18型电磁炉通电后，按压面板上的开机按键，红色功率指示灯与绿色火锅指示灯均点亮，液晶显示屏上显示最大功率“1800”，但一段时间后自动关机。
    【故障分析】
    根据用户介绍的情况，有对故障电磁炉进行观察，发现出现用户所述的故障现象时，散热器风扇可以正常运转，不能加热，蜂鸣器还发出“嘀嘀嘀……”的报警声，没有出现故障代码，约3os左右自动关机。根据观察到的情况来看，出现这种故障的部位通常都与整机的高压检测电路有关。检修故障时，应检查高压检测电路中的有关元器件或线路是否有短路、开路或接触不良现象存在。
    【检修方法】
    1、判断故障的大概部位

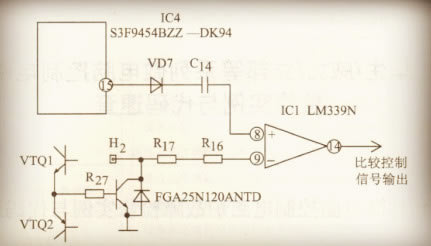

    ①为了保证检修安全，拆下加热线圈盘，取出主电路板，在路对微电脑芯片集成电路s3f9454bzz-dk94  15脚到ic1(lm339n)的⑧脚之间的电路和元器件进行检查，相关电路如下图所示。结果发现vd7隔离二极管的正反向电阻值十分接近，显然其已经不良。


    ②更换一只新的、同规格的1n58l7型二极管装上后，故障依然存在，说明电路中仍然存在问题。估计问题出在高压检测电路的可能性较大。
    2、检查高压检测电路
    ①考虑到加热线圈两端连接的取样电阻器损耗率较高，当它们损坏时出现的故障现象与上述情况十分相似。进一步应先对它们进行检查。
    ②拔下电磁炉的电源插头后，在路对其进行检查，结果发现r17电阻器两端的正、反向电阻值均大于其正常值51ok欧，而正常情况下由于电路中其他并联连接电路元器件的作用，r17的在路电阻值应小于其标定值。
    ③拆下r17电阻器对其进行开路检查，测得该电阻器的电阻值变大为560k欧左右，显然已经变大。
    3、故障处理
    更换一只新的、同规格的510k欧的金属膜电阻器装上，确认无误后，通电开机，电磁炉的工作恢复了正
