方太能加热但不久自动关机故障的检修
时间: 2022-10-08

    故障现象:
    一台方太hc20f20型电磁炉,通电开机后,可以进入加热状态,但风扇电动机不能转动,不久就自动关机。
    故障分析:
    根据用户介绍的情况来看,出现这种故障估计是某部分电路出现了问题,致使保护电路动作引起的。初步判断问题可能出在风扇电动机本身或其控制电路。检修时,可先对这部分电路进行检查。相关电路如下图所示。

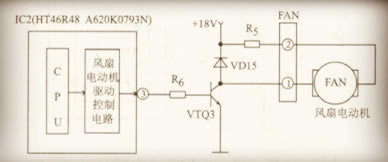

    方太hc20f20型微电脑控制电磁炉风扇电动机及其控制电路
    检修方法:
    (1)  判断故障的大概部位
    ①通电开机,在故障出现时,检查提供给风扇电动机fan的+18v的直流电压基本正常。
    ②用万用表直流电压挡测量微处理器ic2(ht46r48 a620k0793n)的③脚上的高电平信号也无问题。
    ③断开交流电源后,对vtq3、vd15、r6、r5等元器件进行检查,结果发现r5电阻器的一只引脚焊点上有一圈裂纹,估计此处呈虚焊状态。
    (2)  故障处理
    加锡对r5电阻器虚焊的引脚重焊使其牢固后,通电试机,电磁炉的工作恢复了正常,故障排除。
    提示:
    微处理器ic2(ht46r48 a620k0793n)的③脚为风扇电动机与蜂呜器控制信号输出端。当该脚输出为高电平时,该信号加到vtq3管的基极,使该管导通,由此就会使风扇电动机fan的电流通路形成而运转。

    本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
