三洋牌电磁炉通电无反应故障的检修
时间: 2022-10-08

    故障现象:
    一台三洋牌ic-16f(sm)型微电脑控制电磁炉,该电磁炉通电后无任何反应,也没有正常的报警声发出,不能进入工作状态。
    故障分析:
    根据用户介绍的情况来看,出现这种故障的部位通常与整机的供电或微处理器控制系统有关。检修时,可先对这两部分电路进行检查。
    检修方法:
    (1)  判断故障的大概部位
    在断开电源的情况下,先直观对电磁炉供电与系统控制电路中的各个元器件的外观及焊接情况进行检查,未发现有明显的接触不良或脱焊、损坏现象。
    ①通电开机,在故障出现时,检查电磁炉供电电路所提供的工作+3oo v、+18v、+5v电源均基本正常,没发现有什么异常现象。
    ②用万用表1ovdc电压挡测量微处理器ic1(ht46r22)的16脚(工作电压输入端)与地线之间的+5v供电电压正常;15脚(复位信号输入端)上的复位电压约为4.9v,也无问题。17脚(时钟振荡器输入引脚,外接rc简易型时钟振荡元件)上的3.7v电压也正常。相关电路下图所示。

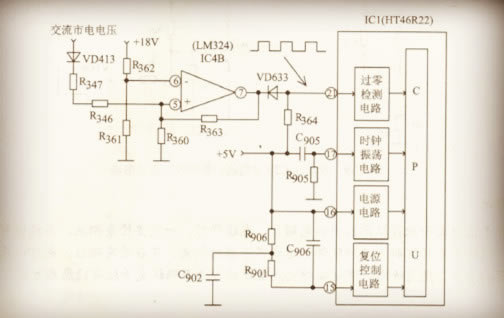

    三洋牌ic-16f(sm)型微电脑控制电磁炉过零检测电路
    ③采用示波器测量微处理器ic1(ht46r22)的21脚(过零检测信号输入端)上的方波信号消失,只有一条直线。
    ④断开交流电源,对过零检测电路中的vd413、r347、r346、r360~r363、vd633与运算放大器ic4b(lm324)进行检查,结果发现r347电阻器的一只引脚焊点上有一圈裂纹,估计此处就是问题的所在。
    (2)  故障处理
    加锡对r347电阻器有一圈裂纹的焊点重焊使裂纹消失后,通电试机,电磁炉的工作恢复了正常,故障排除。

    本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
