海信液晶电视三无灯亮故障的检修
时间: 2022-10-08

    故障现象:
    一台海信led32k100n(0000)型液晶电视,使用过程中出现三无灯亮的故障。
    检修过程:
    本机图像正常,不管输入那路信号都没有声音,试接耳机声音始终正常,由于功放的音频输入与耳机音频输出为同一路信号,耳机声音正常说明主芯片音频处理电路正常,故障电路在功放电路上,重点检查。

    图一
    测量功放输出端插座xp6上的四个脚电压:l声道1.20v、r声道2.45v四个脚电压均异常(正常电压为6v左右),电压异常并不说明功放ic已经损坏。功放ic输入端电压异常直接导致输出端电压异常。
    测量 n16 的音频输入端#3、#12 两脚电压,测量时关键是分别测量这两脚外接的隔直流耦合电容c730、 c732  两端的电压。测量发现c730的两端电压均为3.80v,而 c732的两端电压分别为3.80v、2.80v,电容两端存在1v左右的压差。前面我们测量输出端电压时, l声道比r声道低了1v左右的电压,说明l声道电容c730存在故障,将 c730拆下测量两端电阻为 900 欧姆左右已经损坏,更换电容c730重新测量电压,两端电压也存在 1v 左右的电压差,再测量功放输出端四个脚电压均为6v左右,试接信号声音恢复正常,故障排除。

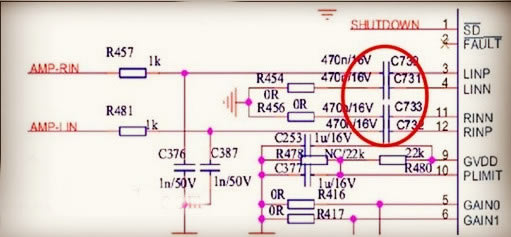

    图二  原理图
