故障现象
    九阳jyc-21cs3型微电脑控制电磁炉通电后，按压面板上的开／关机按键整机不能进入加热状态，数码显示屏显示“eo”字样。
    故障分析
    根据用户介绍的情况来看，通电后电磁炉不能进入加热状态，显示屏显示的“eo”字符为故障代码，根据该电磁炉故障代码含义表提供的信息知道，“eo"故障代码为电路方面的问题，应对主电路板上的加热主回路、高压电路、同步振荡等有关电路或元器件进行检查，看是否有元器件损坏，连接线路是否有断裂或接触不良现象。
    检修方法
    (1)判断故障的大概部位
    ①打开电磁炉外壳，为了保证检修安全，拆下加热线圈盘后再进行检修。

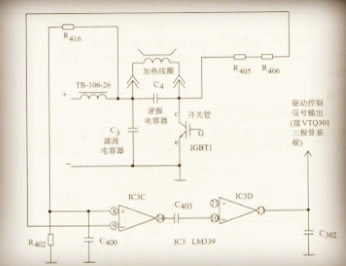

    ②通电以后，测量集成电路ic3c(lm339)的各引脚电压如下表所示，与同表所列的正常值对比，⑧脚与14脚电压均不对。相关电路如下图所示。


    ③从测量得到的电压值来看，ic3c(lm339)的14脚信号输出端，该引脚上的电压不对，可能是由于⑧脚电压异常引起的，进一步应先检查⑧脚电压异常的原因。
    (2)  查找⑧脚电压异常的原因
    对于ic3c(lm339)的⑧脚电压有关的元器件心16(470k欧／o.5 w)、c400(220 pf)进行检查，结果发现c400(220pf)两端的正反向电阻值均近于零，拆下检查已经击穿短路。
    (3)  故障处理
    更换一只新的、同规格的220pf的电容器装上，确认无误后，通电开机，电磁炉的工作恢复了
