故障现象
    九阳jyc-18t1型电磁炉，据用户介绍，该电磁炉通电开机后，可以进入加热状态，但风扇电动机不能转动，不久就自动关机。
    故障分析

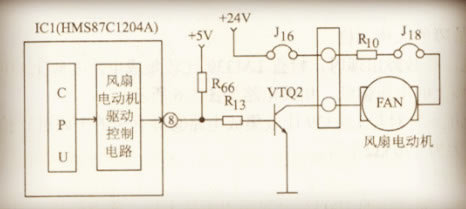

    根据用户介绍的情况来看，出现这种故障估计是某部分电路出现了问题，致使保护电路动作引起的。初步判断问题可能出在风扇电动机本身或其控制电路。检修时，可先对这部分电路进行检查。相关电路如下图所示。


    检修方法
    (1)  判断故障的大概部位
    ①通电开机，在故障出现时，检查提供给风扇电动机fan1+24v的直流电压基本正常。
    ②用万用表直流电压挡测量微处理器ic1(hms87c1204a)的⑧脚上的高电平(约为5v)信号也无问题。
    ③断开交流电源后，对vtq2、r66、r10、r13等元器件进行检查，结果发现r10电阻器烧焦，风扇电动机fan烧毁。
    (2)  故障处理
    采用新的、同规格的配件更换上述损坏的元器件后，通电试机，电磁炉的工作恢复了正常，故障排除。
    提示
    微处理器ic1(hms87c1204a)的⑧脚为风扇电动机控制信号输出端。当该脚输出为高电平时，输出的控制信号经r13电阻器加到vtq2管的基极，使vtq2管导通，由此就会使风扇电动机fan的电流通路形成而运转。
