近几年生产的中高端dvd机，大多增加了读卡功能与usb接口，其内置的读卡器可以兼容读取sd、mmc、sm、ms卡中所存储的相片及音乐文件，极大地提高dvd机的娱乐功能，本文以步步高新型带读卡功能的dv997型dvd机为例，对其电路进行剖析。

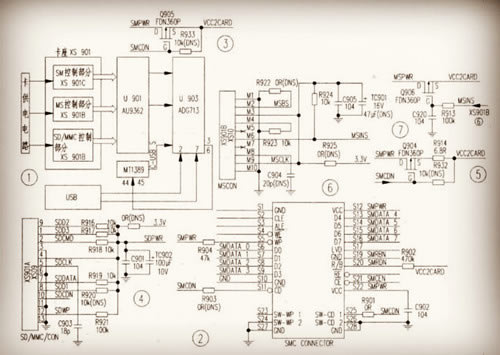

　　dv997读卡电路的核心芯片是au9362，它是一块读卡专用器件，能够读取mmc卡、cf卡、md卡、smc卡、ms卡、sd卡等。用au9362组成的读卡电路组成框图，如图1所示。用au9362组成的读卡电路组成框图，如图1所示。电路工作原理如下：


　　1、读sm卡
　　读sm卡插座如图2所示，卡座的s25、s26为sm卡插入检测开关，s23、s24为sm卡写保护开关，s27、s28为sm卡座固定焊盘。sm卡供电控制，如图3所示，当插入sm卡后$25脚为低电平，smcdn信号加到q905的栅极，q905导通，给sm卡供电。
　　2、读sd／mmc卡
   sd与mmc卡共用同一个插槽，如图4所示，卡座的⑩、11脚为sd／mmc插入检测开关；12、13为sd／mmc卡写保护开关。sd/mmc卡供电控制电路如图5所示，当插入sd或mmc卡时⑩脚变为低电平，sdcdn信号被送到q904的栅极，q904导通，给sd或mmc卡提供电源。
　　3、读ms卡
    读ms卡插座，如图6所示，卡座的m6脚为ms卡插入检测开关。ms卡供电控制如图7所示，当插入ms卡时m6脚变为低电平，msins信号被送到q906的栅极，q906导通，给ms卡提供电源，如图7所示。
　　4、卡信号处理流程
    当读取sm卡时，sm卡通过smdata0至sm-data7共8个数据信号传送到au9362的16脚至25脚；当读取sd或mmc卡时，sd或mmc卡通过sddata、sdclk将数据信号传送到au9362的52、53脚；当读取ms卡时，ms卡通过msdata、msclk将数据信号传送到au9362的63、64脚；这些信号经au9362内部处理后，将各种卡上的数据信号转换成usb1.1格式数据，通过⑨、⑩脚将信号送到usb数据与卡信号切换电路u903（adg713）的⑩、15脚。
    5、usb与数据卡切换电路
    dv997可以支持四合一（
