故障现象
    一台希贵c-18型电磁炉，通电后，进行功能操作时，蜂鸣器有时不响，但电磁炉可以进入工作状态。
    故障分析
    根据用户介绍的情况来看，通电后电磁炉可以进入工作状态，说明控制电路的工作基本正常，蜂鸣器有时不响，问题出在蜂鸣器本身及其控制电路，估计故障可能是该电路中某一(或某些)元器件或零部件接触不良或特性变劣呈时好时坏状引起的。

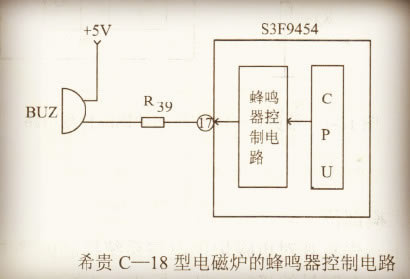

    希贵c-18型电磁炉的蜂鸣器控制电路如下图所示。主要由单片微处理器s3f9454与蜂鸣器buz为核心构成。检修时，应重点对这部分电路进行检查。


    检修方法
    (1)  判断故障的大概部位
    ①通电开机，在故障出现时，检查加到蜂鸣器buz上的+5v供电电压基本正常，且稳定。
    ②断开交流电源，用放大镜仔细观察s3f9454的17脚焊点情况，没有发现问题，但发现r39的电阻值为∞，显然已经开路。
    (2)  故障处理
    更换提示
    该电磁炉微处理器s3 f9454的17脚内置蜂呜器功率驱动电路，能直接使蜂呜器buz发出“滴”声。当r39的电阻值为∞，开路以后，微处理器s3f9454 17脚输出的间歇脉冲电压，就无法驱动buz发出“嘀、嘀”的报警声，从而导致了上述故障。

    本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
