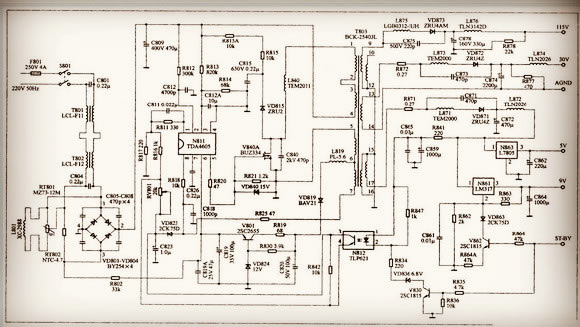

长虹cn-9机芯开关电源是在长虹ch-10机芯开关电源的基础上，增加了以v80l 为核心组成的电子稳压电路和以n812 、vd836 、v830 为核心的开／待机控制电路。该电源以飞利浦公司的tda4605 作为电源驱动集成电路，它内部设有振荡、电压基准、误差放大、脉冲宽度调制、缓冲放大等电路。该集成块还具有过流、过压、欠压等保护功能。由于该电源采用大功率场效应管作为电源开关管，所以本机芯开关电源具有功耗低、带载能力强、电压适应范围宽、外围元件少及便于维修等诸多优点。下面以g29d3(b) 型彩电开关电源为例(见附图)，对cn-9机芯开关电源工作原理作一分析。


   【工作原理】
    1、启动过程
220v 市电经vd803 半波整流，r802 降压加到tda4605 的6 脚，同时该电压对电容c819 充电，6 脚电压由0v 开始上升，tda4605 内部电源电压监测器开始动作，对6 脚电压进行监控。当6 脚电压上升到lo.3v 以上时，tda4605 内部振荡电路开始工作，此时将从5 脚输出一开关脉冲，电源开始启动。
    2、振荡过程
    5 脚输出的开关脉冲经电阻r820 加到开关管v840a 的栅极(g)，开关管开始导通，在开关变压器t803 的初级14 绕组中有电流流过，在5．7 绕组中将产生一感应电流。t803 的7 脚的感应脉冲经r825、r818 加到n811(tda4605) 的8 脚，n811 内部过零检测电路检测到8 脚有连续的脉冲输入后，则将该脉冲经逻辑控制后加到5 脚，使5 脚输出的脉冲加宽。当某种原因使8 脚无连续脉冲输入时，则n8ll 内部逻辑电路将关闭5 脚的输出脉冲，使电源中的振荡器停振。
    3、稳定过程
    开关电源正常工作后，t803 的6 脚输出的感应脉冲电压经vd819 整流、c820 滤波后得到约38v 的电压。该电压再经v801 、vd824 组成的电子稳压器稳压得到稳定的12v 直流电压加到n811 的6 脚，此时电源启动时的供电电阻r802 不再为n811

[1]
