故障现象
    一台九阳jyc-18t1型微电脑控制电磁炉，在一次正常使用过程中，突然传出报警声，随后自动关机而停止了工作。
    故障分析

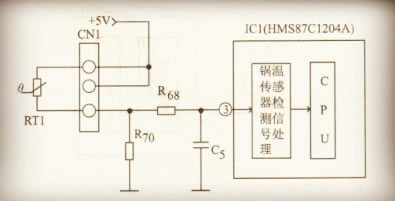

    根据用户介绍的情况来看，出现这种故障估计是某部分电路出现了问题，致使保护电路动作引起的。初步判断问题可能出在温度检测电路。检修时，可先对这部分电路进行检查。相关电路如下图所示。


    检修方法
    (1)  判断故障的大概部位
    在断开电源的情况下，先直观对电磁炉供电及系统控制电路中的各个元器件的外观及焊接情况进行检查，未发现有明显的接触不良或脱焊、损坏现象。
    ①通电开机，在故障出现时，检查电磁炉供电电路所提供的工作+5v电源基本正常，没发现有什么异常现象。
    ②用万用表1ovdc电压挡测量微处理器ic1(hms87c1204a)的③脚与地线之间的电压异常。
    ③断开交流电源，对ic1(hms87c1204a)的③脚及温度传感器rt的引脚进行观察，没有发现明显的问题，检查温度传感器rt已经损坏。
    (2)  故障处理
    更换一只新的、同规格的温度传感器rt后，通电长时间试机，电磁炉的工作恢复了正常，故障排除。

    本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
