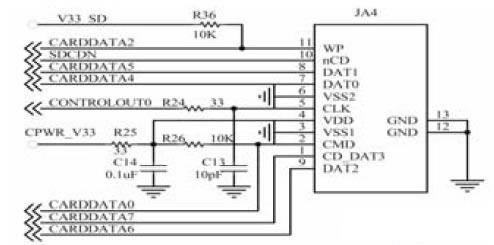

创维8a13机芯液晶彩电sd卡信号输入电路如下图所示，sd卡信号由ja4输入，送往主芯片u18（aml7366-m6l），其中，sd-d0信号由ja4的⑦脚输入，sd-d1信号由ja4的⑧脚输入，sd-d2信号由ja4的⑨脚输入，sd-d3信号由ja4的①脚输入，sd-clk信号由ja4的⑤脚输入，sd-cmd信号由ja4的②脚输入，sd-wp信号由ja4的11脚输入，经r36隔离，送到sd与usb驱动芯片u1（au6350mgl）进行处理。
