随着有线电视快速发展，从乡镇到农村基本上都通了有线电视信号。鉴于此，利用有线电视传输干线开通乡级音频广播，实现以村为单位的收听，是目前解决音像宣传工具的较好措施。在有线电视网络干线上传输音频广播信号是利用调频载波方式，通过有线电视网络干线电缆传输音频广播信号的，这样不仅保证了接收的音频信号不受各种干扰，信号稳定，且}4用低压供电能使接收机受控更可靠，工作更稳定。

　　一、音频广播信号的发送与接收

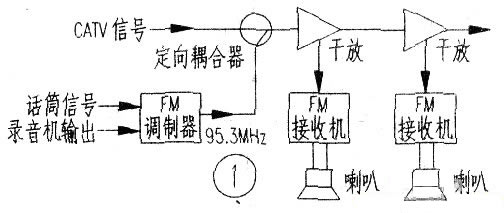

　　有线电视网络的前端，安装有话筒输入和线路输入的调频调制器，它将音频信号调制成95.3mhz的射频信号（带外抑制应大于60db，且可邻频传输），将射频信号用电缆接至有线电视干线（通过定向耦合器将信号馈入网络中），送至乡村用户接收机（如下图），当接收机的输入端无95.3mhz的射频信号时，则接收机处于静噪待机状态、功放部分不通电、喇叭无声音。当有线电视网络的前端调制器加电，即网络中有95.3mhz的射频信号时，接收机输出端有信号输出，并通过接收部分的控制电路使继电器j吸台，k接通，将后级功放电路接通，进入扩音状态。

　　二、接收机的控制部分原理

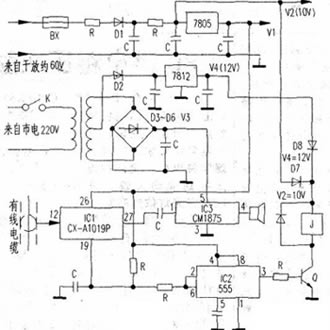

　 （如下图）将有线电视干线上的用于放大器集中供电的低压交流电（一般约60v）进行半渡整流、降压、滤波后，先取出约10v的电压v2，供电给控制部分和小信号处理电路。当控制部分接收到95,3mhz的射频信号时，ic1(cx-a1019p)的19脚输出低电平，经延时电路ic2(555)约半分钟的延时后，其③脚输出高电平，三极管q导通，继电器j吸合（即k接通）给功放部分供电，于是接收机开始广播。此时因v4大于v2，三极管q集电极电压自动切换到v4上，使干放供电转换到由市电供电，进入正常工作状态。当有线电视网络前端调制器停止工作后（即关闭调频调制器电源，停止广播），接收控制电路停止工作，继电器释放(k断开)，功放停止工作，接收机又处于待机状态。此时只有控制部分和小信号处理电路工作，耗电很少，对有线电视干线的干放供电几乎无影响。

　　三、故障检修流程(如下图)

[1]
