【故障现象】
    一台九阳jyc-18x型微电脑控制电磁炉，通电后，按压面板上的开／关机按键整机无反应，指示灯均不能点亮，无法进行工作。
    【故障分析】
    根据用户介绍的情况来看，通电后电磁炉无任何反应，出现这种故障的部位通常都与整机的供电电路有关。检修故障检修时，应检查供电电路中的有关元器件或线路是否有短路、开路或接触不良现象存在。
    【检修方法】
    (1)判断故障的大概部位
    ①打开电磁炉，观察交流进线熔丝没有损坏，采用万用表检查进入机内的220v交流电压基本正常。
    ②采用万用表的直流50v和1ov直流电压挡，检测直流稳压电路中的直流电压，结果发现+15v与+5v直流低压均为ov。
    ③打开交流电源以后，对直流稳压电路中的有关元器件进行检查，发现调整管vtq111开路损坏。
    (2)  故障处理

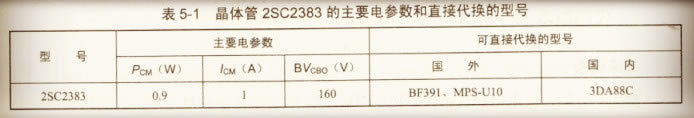

    vtqlll晶体管的型号为2sc2383，其主要电参数和直接代换的型号如下表所列，更换一只新的、同规格的2sc2383型晶体管装上，确认无误后，通电开机，电磁炉的工作恢复了正常，故障排除。

    本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
