故障现象
一台易厨c-16a型微电脑控制电磁炉,通电开机后,可以进入加热状态,但加热约2s后又停5s,然后又加热2s,停止报警。
故障分析

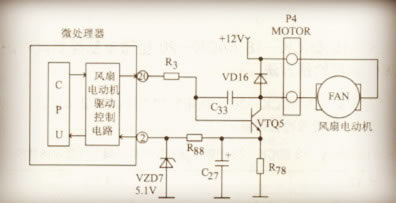

根据用户介绍的情况来看,出现上述现象是进行风扇异常工作的报警,估计是风扇电路出现了问题,致使保护电路动作引起的。初步判断问题可能出在风扇电动机本身或其控制电路。检修时,可先对这部分电路进行检查。相关电路如下图所示。

检修方法
(1) 判断故障的大概部位
①通电开机,在故障出现时,检查提供给风扇电动机fan的+12 v的直流电压基本正常。
②用万用表直流电压挡测量微处理器cpu的⑧脚上的高电平(约为5v)信号也无问题。但测量vtq5管的基极电压也正常。
③断开交流电源后,对vtq5、vzd7、vd16、r78、c27、c33、r88等元器件进行检查,均没有发现损坏,怀疑风扇电动机本身不良。
(2) 故障处理
更换一只新的、同规格的风扇电动机装上,确认无误后,通电试机,电磁炉的工作一直正常,故障排除。
提示
微处理器hms87c1202a的⑨脚为风扇电动机驱动控制信号输出端。当该脚输出为高电平时,该信号经r96电阻器加到vtq5管的基极,使该管导通,由此就会使风扇电动机fan的电流通路形成而运转。
本例由于风扇电动机本身不良,致使微处理器的③脚输出的控制信号使vtq5管导通风扇电动机的+12v工作电压回路形成后,由于风扇电动机本身的问题一保护电路动作,从而出现了上述故障。
本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
