故障现象
    一台容声cr-16a型微电脑控制电磁炉，据用户介绍，该电磁炉通电开机后，风扇电动机就转动不停，蜂鸣器长鸣不止，但不能进入加热工作状态。
    故障分析

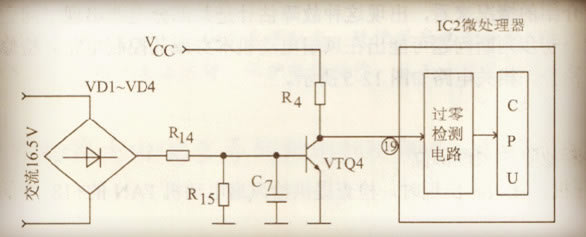

    根据用户介绍的情况来看，出现这种故障估计是某部分电路出现了问题，致使保护电路动作引起的。初步判断问题可能出在过零检测电路。检修时，可先对这部分电路进行检查。相关电路如下图所示。


    检修方法
    (1)  判断故障的大概部位在断开电源的情况下，先直观对电磁炉供电与系统控制电路中的各个元器件的外观及焊接情况进行检查，未发现有明显的接触不良或脱焊、损坏现象。
    ①通电开机，在故障出现时，检查加到vd1～vd4组成的桥式整流电路输入端上的约16.5v交流低压基本正常。
    ②用万用表直流电压挡测量vtq4管基极与地线之间的电压为ov。
    ③断开交流电源后，对vd1～vd4、r14、c7等元器件进行检查，结果发现r14电阻器的一端焊点上有一圈裂纹，估计此处呈虚焊状态。
    (2)  故障处理
    加锡对r14电阻器虚焊的焊点重焊使其牢固后，通电试机，电磁炉的工作恢复了正常，故障排除。
    提示
    微处理器ic2是电磁炉的控制核心，其19脚为过零检测信号输入端。检测信号来自16.5v交流电压，经vd1～vd4桥式整流后输出的脉冲直流电压，该电压经r14、r15组成的分压电路分压后，加到vtq4管的基极，使vtq4管在正弦波过零点时截止，其集电极产生的方波信号与过零点同步，该方波信号加到ic2 19脚，微处理器ic2就会依据该信号发出相关的指令。
    本例由于r14电阻器的一端焊点上有一圈裂纹
