故障现象
    格兰仕x2yp3-power型微电脑控制电磁炉，据用户介绍，该电磁炉通电后，按压面板上的开/关机按键整机可以进入加热状态，但加热1s停止几秒，加热时线圈盘有“嗡嗡”的响声传出，但水温上升却较快。
    故障分析
    根据用户介绍的情况来看，通电后电磁炉可以进入加热状态，但加热1s停止几秒，加热时线圈盘有“嗡嗡"的响声传出，但水温上升却较快，说明电磁炉加热时的功率较大，主回路中的线圈盘与并联的电容器、igbt功率管均正常，出现这种故障的部位通常都与整机的浪涌电流检测电路有关。检修故障检修时，应检查浪涌电流检测中的有关元器件或线路是否有短路、开路或接触不良现象存在。
    检修方法
    (1)  判断故障的大概部位

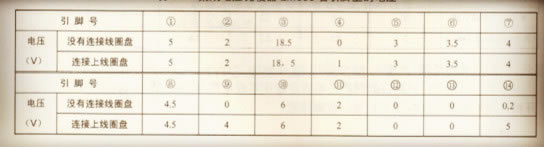

    ①通电在待机模式下，测量cnl主连接插接件各引脚上的电压如表下图所示，基本在正常值范围内。


    ②测量集成电压比较器lm339各引脚上的电压如下图所示，也在正常值的范围内。初步判断故障可能出在浪涌电流检测电路本身。


    (2)  浪涌电流检测电路
    ①格兰仕x2yp3 power型微电脑控制电磁炉的浪涌电流检测电路如下图所示。估计故障可能是该电路中有元器件不良，导致浪涌电流保护电路误动作引起的。


 &
