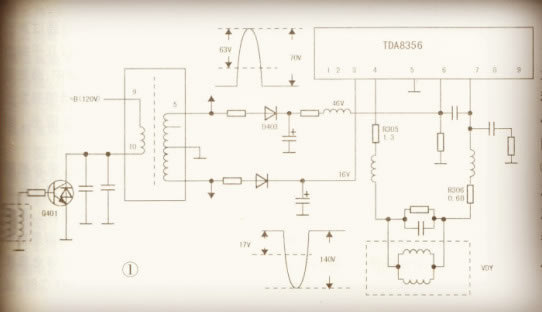

一台北京牌2122q型彩电，场块采用ti)a8356，其两组供电均由行输出变压器提供。其中，行输出变压器⑤脚为da8356⑥脚提供的46v电压。用示波器测量行输出变压器⑤脚波形，如图1所示，幅度为70vp-p。

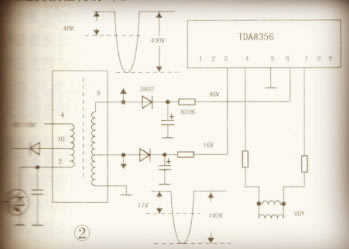

   tcl 2136d彩电的场块也采用tda8356，其两种供电也是由行输出变压器提供。其中，行输出变压器⑤脚为tda8356⑥脚提供约46v电压，用示波器测量行输出变压器⑤脚波形如图2所示，幅度为400vp-p。
    同样是给tda8356⑥脚提供46v电压的行脉冲，图2波形幅度是图1波形幅度的5倍之多，这是何道理？原因何在?
    其实原因并不复杂。如果仔细观察两个波形，就会发现，除了波形的幅度相差较大外，其波形的方向也是相反的。图1波形朝上，是正极性行脉冲，图2波形朝下，是负极受性行脉冲。


    图1是用正极性行脉冲正向整流、整流的是反峰半周电压约63v，滤波后得到约46v的电压。图2是用负极性行脉冲正向整流，整流的是正程电压半周约48v，滤波后得到约46v的电压。
    可见，用70vp-p的正极性行脉；中正向整流，和用400vp-p的负极性行脉冲正向整流，得到的直流电压基本相等。这就是两者均是为tda6356⑥脚提供46v电压的行脉冲，而幅度相差约5倍的原因。
    下面介绍采用上述两种方式获得46v直流电压各自的优缺点。
    图1将反峰电压半周整流。其优点：一是行输出变压器内46v绕组的匝数比图2中的行输出变压器内46v绕组匝数少得多，因而节约铜线；二是46v整流二极管d403承受的反压远低于图2中46v整流二极管d402承受的反压。而缺点是：图1中46v的带负载能力比图2的46v带负载能力逊色很多。
    图2是将正程电压半周进行整流。其优点是：46v带负载能力很强，是图1的46v所望尘莫及的。而缺点：一是行输出变压器内46v绕组
