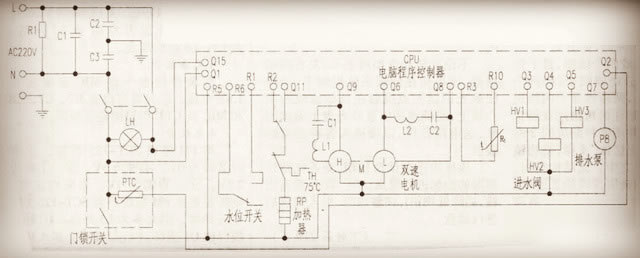

小鸭xqg50-808全自动洗衣机由电源电路、供水电路、加热电路、排水电路及控制电路等几部分组成。整机电路如下图所示。
   1、电源电路
    接通ac220v市电后，电脑控制板q1、q15端上电，单片机cpu启动工作，同时电源指示灯lh发亮，此时洗衣机进人待机状态，用户可按压电脑板上的按键来选择程序。选择程序后，10秒钟之内不再按动按键，则洗衣机便开始工作。程序启动后，电动门锁开关内的ptc经q2端接通电源而发热，使门锁内的双金属片变形，使门销开关接通，同时将机门锁定。如果机门没有关好，8秒钟之后，蜂鸣器报警，提示用户将门关好。
    2、供水电路
    洗涤程序启动后，cpu根据水位开关的状态来判断水位是否正常。该水位开关为双水位开关．内部的两组触点分别检测高水位和低水位。如果选择为高水位，而检测到r1端的电位为高电平，则判定高水位开关触点未接通，cpu指令经q3(q4、q5)，启动进水阀。当水位达到要求后，水位开关高水位点接通，r1端变为低电平，cpu指令关闭进水阀停止进水。在进水过程中，具体哪一个进水阀打开，要根据设定情况而定。如果是在预洗程序中，cpu向q3端发出指令，使进水阀hv1得电，此时，会将a格内的洗衣粉冲入洗衣机中。在主洗涤程序中，则指令q4端使进水阀hv2得电，洗衣粉盒b格进水，如果是住漂洗程序，则电脑板向q5发出指令，进水阀hv3得电，洗衣粉盒的c格进水。


    3、洗涤电路
    当cpu检测到已达到设定水位后，即执行洗涤程序。此时。cpu交替发出指令经q6和q8端，使其周期性地接通或断开，从而使洗涤电机周期性地正转相反转。
    4、加热电路
    如果在冼涤的同时还选择了加热程序，这时，cpu使q11端得到指令，将电加热器rh接入电路，使洗衣机内的水加热。加热过程中，电脑板会始终检测r3和r10两端所接的热敏电阻的阻值变化，当水温达到设定温度时，q11端再次受控而使加热电路停止工作。
