接修一台进口天龙pma-980rg功放，在放声过程中，有时会突然停止，有时在开机时，功放输出继电器会不停地吸放。

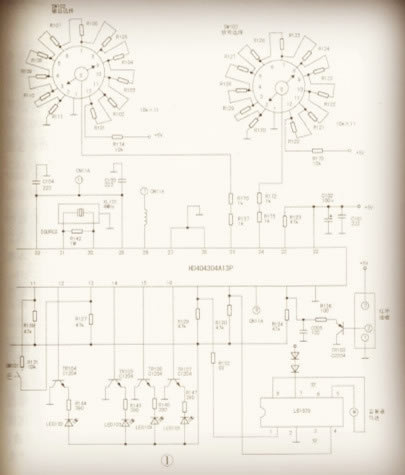

    为了维修方便，笔者把天龙：pma-980rg功放cpu控制板电路和输出继电器相关电路实测出来。电路图如图1所示。
    该机背板喇叭接线端子有a组和b组4个接线端子。面板操作开关有四种控制方法：a组输出，b组输出，a+b组输出，off。实际上只要a、b输出即可满足要求。输出信号选择开关是6对触点旋转式组合开关。

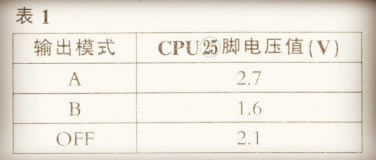

    这个切换开关有1 2个切换点外接电阻，+5v电压通过这12个10k欧电阻接地。在这个电阻链中，每一个电阻接一个刀开关点，旋转开关每切入一对点，就选择一个电压值。这个切换电压输入到cpu的25脚(cpu型号hd404304a13p)。cpu根据⑤脚的电压变化来判断输出方式。笔者实测出了3种输出模式，cpu 25脚的电压值如表1所示。


    由于输出选择组合开关长时间使用后，开关内部接触不好，使cpu 25脚电压出现波动，放音时，输出端cpu④脚(带b继电器)和⑤脚(带a继电器)的电压由高电位4.17v变成0v，使a或b继电器释放，造成突然停止或不停地吸放。
    如果直接使a或b继电器长期吸合，又会使延时接负载功能丧失。这个组合开关新品无法买到。怎么维修好呢?既然通过控制cpu 25脚电压，即可控制输出继电器，那么就可以用电位器调压来固定选择a继电器吸合。
    笔者选用了一只方形高精度5k欧微型电位器作电压调整。接法：中间脚直接焊到cpu 25脚，上脚用细铜丝连到cpu 22脚(+5v电源脚)，下脚用细铜丝连到接地点。用ab胶把电位器粘在电路板上，再用胶布包好电位器引脚。把电阻r137的一个脚焊下脱开电路板，切断输出选择开关到25脚的连接。
    开机，面板上“a”输出led灯亮，延时8s a继电器吸合。由于新电位器的中心抽头在中间位置，开机后cpu
