TCL高清HD29181型彩电遭雷击故障检修
时间: 2022-10-30

    tcl高清hd29181型彩电,雷击,5q1265、431模块已经炸飞,换新后开机,空载145v正常,行部分工作,电压降到130v左右,屏幕上下正常,左右少了lcm没显示。

    该机属于mv22机芯,从故障现象(行幅不足)分析,可能属+b电压偏低所致。该机芯+b电压正常值为135v(不是145v),带负载时为130v显然偏低。可先断开行供电回路电感线圈l845(见图2),在十b电压滤波电容c842两端并联一只60w灯泡作假负载,再在灯泡两端并联一只直流电压表试机,调整+b电压调节电阻vr801,使电压表读数为135v即可。接下来,可拿掉假负载,接通l845试机,如果行幅仍不足,可进入总线调试模式,将行幅(h.size)数据适当调大。作为应急,也可将行逆程电容c405(560pf/2kv)数值适当增加(比如调整为820pf/2kv)即可。如果上述调整vr801时,+b电压始终不能升至1.35v,则表明电源稳压环路还有故障。则应对光耦器(ic802)、取样电阻r851、r849、r849a(含vr801)作认真检查,特别是光耦器一定要作替换法检查,这样故障应可排除。

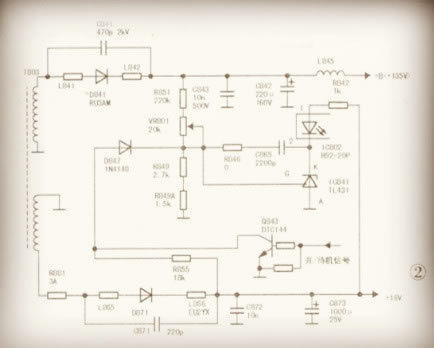

    图二

    本文摘自《下册》一书
