机主送来两台电视机，问能否合二为一，只要修好一台就行。两机情况如下：康佳高清机主板遭雷击损坏，数字板缺失了一块小板；创维普通机主板，不小心碰落地上，显像管和机壳破碎，主板有轻微破损，可以修复。两机主要元件对比如下：康佳高清机芯，双聚焦9脚管座，伴音块tda89467，场块tda8172，枕校管k1306，行偏转线圈电阻值0.5q，场偏转线圈电阻值6欧；创维普通机芯，小信号处理及电脑于一体的om8373ps，属于5p30机芯，伴音块tda8944l，场块tda4683a，枕校管irf630，单聚焦9脚管座，行偏线圈阻值1.2欧，场偏转线圈阻值7.2欧。从两机主板对比来看，屏幕尺寸相同，都是29英寸大屏幕的，主要需改动的地方：行偏转线圈；单双聚焦管座。

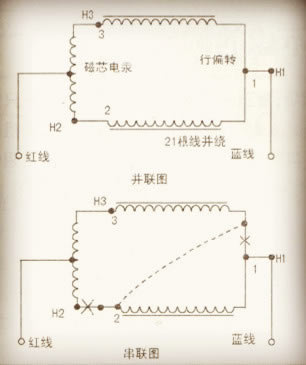

    行偏转线圈的改装：先将康佳机的行偏转线圈由并联改成串联，改动后阻值由0.5欧变成2欧，有关线路见图1。


    单双聚焦管座的改装：将两块主板的管座都拆下，把双聚焦管座焊在创维代换板视放板上，并将单聚焦引线接于双聚焦管座的两个接线脚上。
    先将已修好的创维主板进行装机试验，这样既可以验证主板的好坏，又可以简单地判断一下普通主板能否代换高清主板。只有在电视机基本正常时才可以安装及调试其他部位，以免走弯路。以上所述部分处理好后与显像管连接完毕检查无误，通电试机，发现伴音正常也有图像，只是行幅过小，且枕形失真，两侧黑边加起来占全屏的二分之一左右，赶紧关机以防烧坏行管。分析行幅过小，可能是行偏转线圈的改接有误，对其进行仔细检查未见问题，难道此机的行电路还有故障或是此主板代替不了高清机。可是有些刊物介绍普通板可以代换高清板，决定再检查一下主板的行扫描电路。经检查代换，故障现象未变，因为还有枕形失真的故障，所以决定测量一下枕校管的各脚电压看是否正常。当开机测枕校管的各脚电压时，表笔刚一触到irf630的控制板时，光栅竟然拉开了，图像也基本正常了，心中一喜，看来是主板还有故障引起的行幅严重不足。对枕校管的周围进行了仔细检查，发现枕校管的控制板有一细小裂纹，不细看根本发现不了，补焊后试机，行幅基本正常，场幅略小，上下各有2cm左右黑边，进入总线调整即能解决问题。
    最后进行附属电路的改装与固定。原机的电源开关是固定的不用改动，接收头与发光管也不动，只需拆下代换板的发光管与接收头，把引线直接
