一台海信hdp2902h型高清彩电，开机画面正常。几分钟后，有时一小时左右后，画面上布满彩色的斜杠，同时亮度变暗，画面就像是晚上的情形，偶尔也能在短时间内恢复正常，伴音始终正常。
    据机主讲，该机在前修理员那放了近三个月，最后以数字板配不到为由推托。据该机的故障现象，结合以往的检修经验，该机的故障部位应为数字板：一是数字板上的元件有接触不良的现象，二是数字板上的元件热稳定性变差。打开后盖试机，当机器出现故障时，用手按压晃动数字板，图像能恢复正常，说明数字板有接触不良的现象。取下数字板，发现数字板上引脚间距较大的元件(包括插脚)都有焊过的痕迹，把主板翻过来，主板上也被前修理员全部补焊了一遍，包括数字板插座，没给笔者留下一点可插手的地方。
    笔者不死心，用放大镜仔细检查数字板，没有发现有虚焊的元件，只好把主板和数字板又补焊了一遍，故障依旧。数字板接触不良的因素可排除，造成该故障应是数字板上某元件热稳定性变差。以前对于数字板的故障，都是整体更换，该机的数字板，在我们当地的维修总费用在400元左右，而且还无货。笔者决定尝试对数字板进行维修，一来提高自己的维修技能，二来可为用户减少费用。
    检查供电电路。在对数字板的各三端稳压器检测时，发现u3输出的+2.5v电压不稳定，在2.2v左右波动，当电压低于1.9v时，出现上述故障。

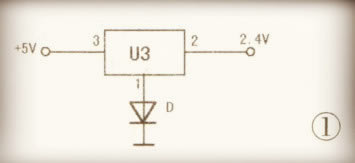

    虽然查出了故障元件，却没有2.5v的三端稳压器，笔者手上只有1.8v、3.3v两种，前者电压偏低，后者电压偏高，打电话询问经销商，也没有。眼看距成功仅一步之遥的维修工作又要搁浅。笔者突发奇想，把1．8v三端稳压器的接地脚①脚串接一只二极管再接吧，这样可以提升0.6v，原来1.8v的输出电压升至2.4v。据此想法，笔者先搭接电路试验，实测输出电压果然为2.4v见图1。于是用1.8v三端稳压块变通后代换原来的u3，连续试机4小时，一切正常。
