笔者接修一台创维25n91aa型彩电,待机指示灯亮,但不能二次开机。对于不能二次开机的故障,在电源正常时,有以下四种可能:1、待机控制部分,包括cpu、存储器、复位电路、晶振等有问题;2、待机电源切换电路有问题;3、保护电路动作;4、行扫描电路有问题。排除故障应不难,而笔者检修的这台创维25n91aa型彩电,原以为手到病除的故障,却断断续续修了一星期之后才交给了机主,故障的排除很大程度上得益于笔者多年养成的更换行输出变压器的一个习惯,故障的部位更让人大感不解。
该机属创维4p36机芯,采用的超级芯片原始型号为om8370ps/n3/211565,创维公司的版本号为4706-083702—64。该机的待机和收看状态的转换由cpu通过对相关电路的控制来完成,一是控制om8370ps的 39脚,即行电源端的电压,高电平8v开机,低电平ov待机;二是控制电源+b的电压,开机时130v,待机时70v。检修时,测+b电压为70v,om8370ps 39脚电压为0v,机器处于待机状态。按遥控器电源键,+b电压由70v升至130v;同时,om8370ps的39脚电压由ov升至8v,但行激励端@脚的电压却为1v,正常应为0.6v左右;行推动管b极电压为限7v,正常应为0.4v左右,可见行振荡工作异常,导致行推动管饱和导通,无法向行输出管提供正常的激励脉冲。四种常见情形中的1、2两种情况被排除。对于第3种情形,保护电路动作使机器不能二次开机。从理论上讲,保护电路有滞后性。若是该部分故障,在开机的瞬间行振荡应起振,同时应能听到高压建立的声音,随后保护电路动作,行振荡停振;在用万用表监测om8370ps 39脚的电压,在开机的瞬间应为o.6v左右,随后升至1v,这才是保护电路动作的现象,而该机却根本无上述现象。尽管如此,还是不放心,把om8370ps 39脚高压检测及x射线保护输入端的外接元件逐一检查,无异常,第3种情形也被排除。

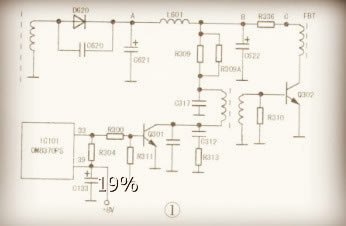

经过上述检修过程,故障点被压缩在行扫描电路,该部分包括行振荡、行推动、行输出三部分,相关电路见图1。而行振荡部分由om8370ps的16-19脚及33、34脚的外接元件和集成块内部的相关电路组成。通过查阅om8370ps的资料,对于该芯片行振荡不工作的情形,在电源端39脚电压正常的情况下,可判定om8370ps损坏。因该芯片价格较高,且通用性差,为避免不必要的损失,在更换前,把和行扫描有关
