故障现象
    一台格兰仕c18c-x1yp3型微电脑控制电磁炉，据用户称，该电磁炉通电开机以后，机内没有反应，不能进行加热工作。
    故障分析
    根据用户介绍的情况来看，出现这种故障原因多与整机的供电电路、功率管及其驱动电路、微电脑控制电路有关，应重点检查电源电路、功率管及其驱动电路、微电脑控制电路中的有关元器件及其相应的连接线路是否有开裂或接触不良之处。
    检修方法
    (1)  判断故障的大概部位
    ①为保证检修安全，断开加热线圈iu的任一端，在电磁炉的交流电源输入端加接一只隔离变压器后，再进行故障检修。

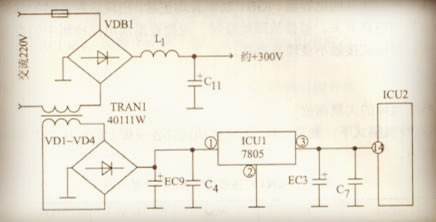

    ②给电磁炉通电后，测量主电源供电整流桥堆vdb1(rs2006)输出的约3oov左右的电压基本正常，但测量三端固定稳压集成电路icu1(7805)输出端的电压只有1v左右，正常电压应为+5v。且手摸icul(7805)外表有些烫手，怀疑有短路元器件存在。相关电路如图4-3所示。

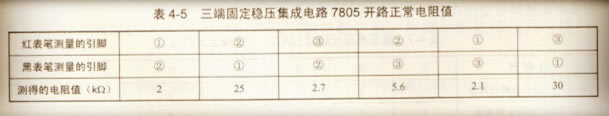

    ③断电以后，对icu1(7805)输出端的有关滤波电容器与连接线路进行检查，没有发现明显的异常，拆下icu1(7805)进行检查，并与表4-5所列的正常值进行对比，相差较大，怀疑其本身损坏。


    (2)  故障处理
    更换一只新的、同规格的国产三端固定稳压集成电路w7805装上，确认无误后，通电开机，电磁炉的工作恢复了正常，故障排除。

    本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
