故障现象
一台步步高c20型微电脑控制电磁炉,通电开机后,数码显示屏无显示,操作按键时,相关指示灯也不亮,不能进入加热状态。
故障分析
根据用户介绍的情况来看,出现这种故障的部位估计与整机的供电电路有关。检修时,可先对这部分电路进行检查。
检修方法
(1) 判断故障的大概部位
①检查交流进线熔断器fuse没有熔断,说明后级电路没有严重的短路元器件存在。
②通电以后,测量由vdb1(gbj151o)整流桥、滤波电容器c1组成的主回路整流、滤波电路输出的约300v的整流滤波电压基本正常。

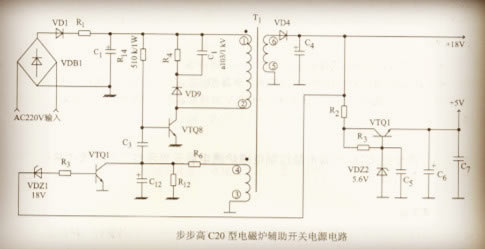

③测量辅助开关电源输出的+18 v(c4两端)与+5v(c6两端)的直流电压均为0v。说明问题出辅助开关电源电路。相关电路如下图所示。

④测量开关变压器t1初级②脚上的250v左右的电压基本正常,测量开关管vtq8集电极上的电压也无问题,但其基极无启动电压,怀疑启动电阻器r14损坏。
⑤断电后,拆下启动电阻器r14进行检查,发现其电阻值为∞,显然已经开路。
(2) 故障处理
更换一只新的、同规格的510k欧/1w的金属膜电阻器装上后,通电试机,电磁炉的工作恢复了正常,故障排除。
本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
