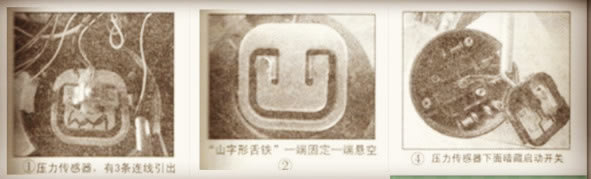

近日笔者就接修了一台朋友送来的香山牌ca927h型家庭用电子健康秤。该电子秤底部有4个支脚，在每个支脚的内部都安装有压力传感器，其结构如图1所示。图1中心有3条连线向外引出的即为压力传感器。将压力传感器翻过来使其底部向上如图2所示，在图2中心部位即为“山字形舌铁”，可以看出该“舌铁”类似于游泳馆跳台上的跳板；一端固定，一端悬空。当“舌铁”上面受到压力时，“舌铁”就会向下发生弯曲而变形，压力越大，形变越大，反之越小。压力传感器就是将“舌铁”这种弯曲的形变转换为电信号并加到模拟电路板上。模拟电路板的实绘图如图3所示，其功能就是利用压力传感器连线的排列组合，再加电路上的综合处理，最后形成3个模拟信号，分别为v+、s+及s-，经连接插座cnl加到数字电路板，进行数字化处理。


    数字电路板实物如图3所示，在该电路板上有两个芯片，一个为软包装，无型号，编号为u1；另一个为只读存储器，型号为em24c02，编号为u2。 u1对来自模拟电路板的3个模拟信号进行数字化处理，最终使其转换为体重的数码显示。另外，当称重者站位太偏，造成某一个压力传感器未受力时，或者其中有一个压力传感器不工作时，模拟电路输出的3个模拟信号就会出现异常，经u1判断后，就会令lcd显示屏显示错误信息“err”。除上述之外，在u2中还预置了一些人性化的自动程序，如当称重者站在台面上时，就会自动开机，当体重已测定时，显示重量的数码就会自动闪烁3次，以此来吸引称重者的注意力，当称重者离开台面时，重量数码的显示延时约10秒后消失。


    据朋友介绍，该电子秤已有好几天不能开机了。开壳检查电池及连线均未发现异常。当拆开两个台面后端支脚中的压力传感器时才发现，在两个压力传感器的下面还各暗藏着一个微动开关，如图4所示，查看产品上标注的产品使用说明后，才知道这两个微动开关原来就是该电子秤的自动启动开关。它的工作原理是，当上面的压力传感器受力时，压力传感器向下压缩复位弹簧并使启动开关接通，通过连线又使模拟电路板上的a—on接点与电源的负极接通，a-on成为低电平，经cnl脚将这个信息加到数字电路板，再由u1进行判断
