lg 19lg3000液晶彩电采用的电源板工作原理速修图解，驱动控制电路采用ld7575aps（ic901)，配合大功率mos开关管、开关变压器t901等组成开关电源电路，该电源板不设pfc功率因数校正电路，直接将市电整流滤波后的300v电压，转换为液晶电视机主板和逆变器板需要的12v、5v电压。
    该电源板不受开／关机电路的控制，接通市电电源后，开关电源即开始工作，为整机提供12v、5v电压，进入开机状态。
    该开关电源在初级电路围绕ld7575asp的内部保护功能，设计了过流保护和过压保护电路，保护电路启动时，开关电源停止工作。

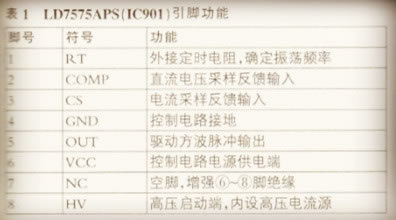

    ld7575aps是开关电源专用振荡驱动控制电路，其引脚功能见表1所示。


    维修经验：开关电源无电压输出时，先查市电整流滤波后的300v电压是否正常，无300v电压查保险丝f901是否烧断，如果烧断说明电源板存在严重短路故障，一是检查抗干扰电路的电容器c901、c902、c903是否击穿；二是查整流滤波电路二极管bd901或滤波电容c905是否击穿，三是查电源初级开关管q901是否击穿。
    300v供电正常，查ic901的⑧脚启动电压是否正常，⑥脚的vcc供电电压是否正常，二者供电正常，查⑤脚有无激励脉冲输出，无激励脉冲输出查ic901及其外部电路元件；有激励脉冲输出，查开关管q901及其相关元件是否正常。
