九阳电磁炉报警功能失效故障的分析与检修
时间: 2022-10-30

    故障现象
    一台九阳jyc-18t1型微电脑控制电磁炉,据用户介绍,该电磁炉通电后,电磁炉可以进入工作状态,但蜂鸣器不响,报警功能失效。
    故障分析
    根据用户介绍的情况来看,通电后电磁炉可以进入工作状态,说明控制电路的工作基本正常,蜂鸣器不响,问题出在蜂鸣器本身及其控制电路。

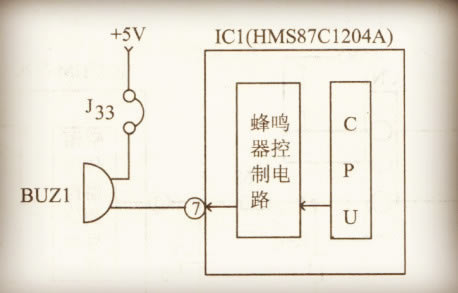

    九阳jyc-18t1型微电脑控制电磁炉的蜂鸣器控制电路如下图所示。主要由单片微处理器ic1(hms87c1204a)与蜂鸣器buzl为核心构成。检修时,应重点对这部分电路进行检查。


    检修方法
    (1)判断故障的大概部位
    ①通电开机,在故障出现时,检查加到蜂鸣器。buz 1上的+5 v供电电压基本正常,且稳定。
    ②断开交流电源,用放大镜仔细观察ic1(hms87c1204a)的⑦脚焊点情况,没有发现问题,但发现j33跨接线严重锈蚀,用镊子轻轻一拨,其一端就断开。
    (2)  故障处理
    将j33跨接线重焊连通以后,通电开机,电磁炉蜂鸣器的工作恢复了正常,故障排除。

    本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
