故障现象：嘉华牌21w3型彩电，遭雷击后不搜索台，图像差。

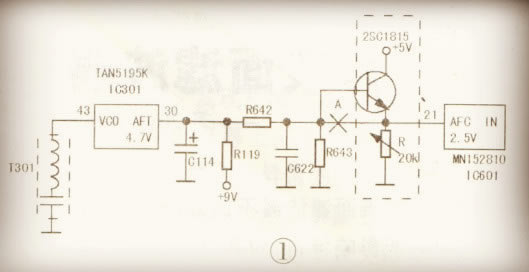

    检修过程：更换中周仔细调试，还是不能搜索台，确定故障另有原因。分析电路图，检查afc信号，测量发现ic301(an5195k)30脚aft电压为1.2v，明显低。通过开路法检查，发现故障为cpu ic601(mnl52810)afc in 21脚漏电，其对地正反向电阻皆不足1k欧。断开微处理器ic601 afc in 21脚后，ic301 aft 30脚的电位就会上升。确定故障原因为微处理器ic601损坏，其21脚漏电后，拉低了ic301 aft 30脚的电位，无法形成正常的搜台检测信号，彩电就失去了自动搜台功能。该电路所用cpu市面上极不易购到，试着采用变通的方法，采用加装射随器隔离的方法解决问题，用一只三极管c1815接成射随器的形式，增大从ic301 30脚向cpu 21脚看过去的输入电阻，因为射随器可以提高电路的输入电阻，改动的方法如图1所示：从a处断开来，串联接入虚线框内的电路，调试电位器可调整30脚电位，使效果最佳，经过上述改动，试机一切正常，搜台的功能完全恢复，这样一只小小的三极管和一个电位器就使一块不易购到的cpu复活。
