故障现象
    一台西门子ja1816a型微电脑控制电磁炉，通电开机后可以进入工作状态，但工作一段时间后会自动停机，无法继续工作。
    故障分析
    为了快速判断故障的大概部位或可能原因，打开电磁炉的外壳，再次通电对电磁炉的工作情况进行观察，发现散热风扇没有转动，一段时间后微电脑发出自动停机的指令，使电磁炉停止了工作。
    根据观察到的情况来看，故障主要是由于散热风扇没有工作，致使温度升高后出现的过温保护引起的。应先重点对散热风扇进行检查。
    检修方法
    (1)  判断是否为散热风扇的问题
    拆下散热风扇单独对其进行检查，发现该电动机为直流四级电机，工作电压为18v，电流约为170ma，单独给该电动机通电进行检查，电动机仍然不能运转，说明故障确是散热风扇损坏引起的。
    (2)检查散热风扇

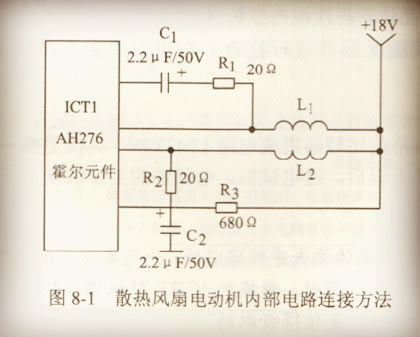

    拆开散热风扇进行观察，发现该电动机的电枢固定不动，转子为四级永久磁铁。电枢磁芯为“+”形状，其内部电路连接方法如图8．1所示，由霍尔元件ict1(ah276)不断改变电流方向来实现电动机的正常运转。检查发现霍尔元件ict1(ah276)本身已经损坏。


    (3)  故障处理
    更换一只新的、同规格的霍尔元件ict 1(ah276)装上，安装好风扇电动机确认无误后，通电试机，电磁炉的工作恢复了正常，故障排除。
    提示
    正常情况时，当散热风扇电动机通电以后，霍尔元件ict 1(ah276)不断改变电流方向，产生的旋转磁场，就会推动风扇强制吹风对电磁炉功率器件进行散热。本例当霍尔元件ict1(ah276)损坏以后，旋转磁场就无法形成，从而导致了风扇电动机不能运转故障。
    散热风扇电动机电枢“+”形状磁芯上所绕的线圈损坏时，也会导致散热风扇电动机不能运转，该线圈采用直径o.
