故障现象
    据用户介绍，该电磁炉插入电源插头通电后，压面板上的电源指示灯就会不停的闪烁，但无法进入加热状态。
故障分析

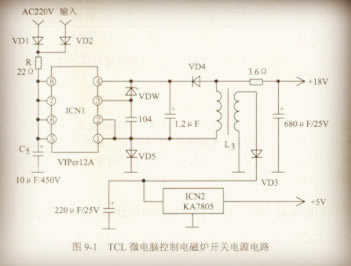

    根据用户介绍的情况来看，通电后电磁炉电源指示灯就会不停的闪烁，但无法进入加热状态，出现这种故障的部位通常都与整机的供电电路有关。检修故障检修时，应检查供电电路中的有关元器件或线路是否有短路、开路或接触不良现象存在。为便于检修，根据电路板实测的开关电源电路如图9．1所示。


检修方法
    (1)  判断故障的大概部位
    通电以后，测量主整流滤波电路输出端c5电容器两端约3 05 v的直流电压基本正常，但测量三端稳压集成电路icn2(ka7805)输出的+5v电压约为3v，+18v电压则为0v。说明问题出在开关电源电路。
    (2)  检查开关电源电路
    ①断开电磁炉的电源插头，测量+l8v电压输出端与地线之间的正、反向电阻值均近于o欧)，说明该支路存在有短路元器件。

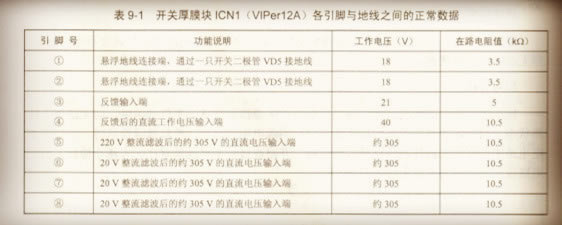

    ②先测量开关厚膜块icn1(viperl 2a)各引脚与地线之间的电阻值，正常情况下，该集成电路的各引脚与地线之间的数据如表9．1所列，但实测viperl 2a的①、②脚与地线之间的电阻值也近于o欧)。对与该脚有关的vd5等进行检查，没有发现损坏，怀疑开关变压器l3本身不良。


    ③拆下开关变压器l3进行检查，结果发现其果然已经短路损坏。
    (3)  故障处理
    更换一只新的、同规格的开关变压器l3装上，确认无误后，通电开机，电磁炉的工作恢复了正常，故障排除。

本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
